Industrijska zračna zavjesa za velika vrata hala
Velika vrata.
Zaštićen radni prostor.

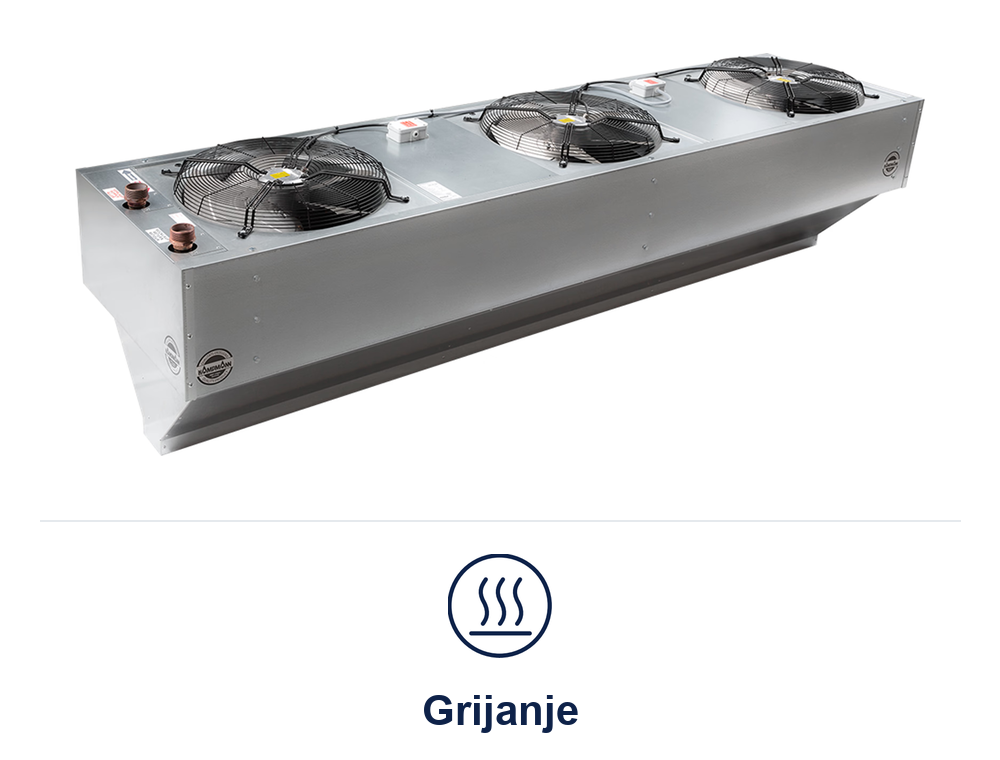

ProtecTor koristi nezagrijani predmlaz i topli mlaz za ograničavanje prodora hladnog zraka kroz velika vrata. Namijenjen je halama i utovarnim zonama, s vodoravnom ili okomitom ugradnjom prema obliku otvora.
Dimenzije i ugradnja
Visina vodoravnog kućišta prema izvedbi
Aktualni odabir prikazuje vodoravna kućišta visine 360 ili 600 mm, širine 740 / 840 / 940 mm te duljine prema odabranom otvoru. Za otvore od 2 do 5 m i okomitu ugradnju koristite nacrt konkretne izvedbe.
Domet se određuje prema izvedbi i položaju ugradnje; aktualni odabir prikazuje primjere 3,5 / 4,5 / 6,0 m. To nije univerzalna dopuštena visina za svaki uređaj.
Dimenzije kućišta nisu ukupni potreban prostor ugradnje. Provjerite ovjes, priključke, slobodne razmake i servisni pristup.Dimenzije i odabir uređaja ↗Kako radi
Tehnologija ukratko
01
Nezagrijani predmlaz i topli mlaz razdvajaju zračne tokove na ulazu.
02
Prema odabiru dostupni su bakreno-aluminijski ili pocinčani čelični izmjenjivač te izvedba bez izmjenjivača.
03
Položaj i oblik ispušne mlaznice odabiru se prema udaljenosti uređaja od vrata. Elektromehanička regulacija prema opremi.
Ugradnja prema ulazu
Vodoravno iznad vrata ili okomito s lijeve ili desne strane. Za široke otvore može se uskladiti više jedinica.
Redovito održavanje
Predvidite pristup za čišćenje izmjenjivača i ostalih sklopova. Radove i intervale održavanja uskladite s aktualnim uputama odabrane izvedbe.
Važno pri odabiru
Zračna zavjesa ograničava izmjenu zraka na otvoru. Širina i visina vrata, vjetar, razlike tlaka i drugi otvoreni prolazi utječu na djelovanje. Učin grijanja i domet provjeravaju se pri projektnim uvjetima.
TDC podrška pri odabiru
Planirate ulaz?
Pošaljite dimenzije otvora, nacrt ugradnje, podatke o grijanju i željenu regulaciju. Pomoći ćemo pri odabiru uređaja i dodatne opreme.
Aktualni podaci i dokumentacija
Tehnički podaci ProtecTor ↗Kampmann odabir i dokumentacija ↗
Sve Kampmann zračne zavjese →Prednosti
Predmlaz i topli mlaz za velika vrata hala; vodoravna ili okomita ugradnja.
ProtecTor koristi nezagrijani predmlaz i topli mlaz za ograničavanje prodora hladnog zraka kroz velika vrata. Namijenjen je halama i utovarnim zonama, s vodoravnom ili okomitom ugradnjom prema obliku otvora.
Nezagrijani predmlaz i topli mlaz razdvajaju zračne tokove na ulazu. Prema odabiru dostupni su bakreno-aluminijski ili pocinčani čelični izmjenjivač te izvedba bez izmjenjivača. Položaj i oblik ispušne mlaznice odabiru se prema udaljenosti uređaja od vrata. Elektromehanička regulacija prema opremi.
Vodoravno iznad vrata ili okomito s lijeve ili desne strane. Za široke otvore može se uskladiti više jedinica. Aktualni odabir prikazuje vodoravna kućišta visine 360 ili 600 mm, širine 740 / 840 / 940 mm te duljine prema odabranom otvoru. Za otvore od 2 do 5 m i okomitu ugradnju koristite nacrt konkretne izvedbe. Domet se određuje prema izvedbi i položaju ugradnje; aktualni odabir prikazuje primjere 3,5 / 4,5 / 6,0 m. To nije univerzalna dopuštena visina za svaki uređaj.
Izbor ovisi o dimenzijama vrata, vjetru i razlikama tlaka. Položaj ispušne mlaznice uskladite s udaljenošću uređaja od vrata. Navedeni domet ovisi o izvedbi i projektnim uvjetima.
Vodoravno iznad vrata ili okomito s lijeve ili desne strane. Za široke otvore može se uskladiti više jedinica.
Aktualni odabir prikazuje vodoravna kućišta visine 360 ili 600 mm, širine 740 / 840 / 940 mm te duljine prema odabranom otvoru. Za otvore od 2 do 5 m i okomitu ugradnju koristite nacrt konkretne izvedbe. Domet se određuje prema izvedbi i položaju ugradnje; aktualni odabir prikazuje primjere 3,5 / 4,5 / 6,0 m. To nije univerzalna dopuštena visina za svaki uređaj.
Položaj i oblik ispušne mlaznice odabiru se prema udaljenosti uređaja od vrata. Elektromehanička regulacija prema opremi.
Preuzmite dokumente:
Protector (5.24 MB)Kampmann spezial protector (3.25 MB)
