Stropna kaseta za grijanje i hlađenje uz AtmosFeel raspodjelu zraka.
Zrak uz strop.
Udobnost u prostoriji.

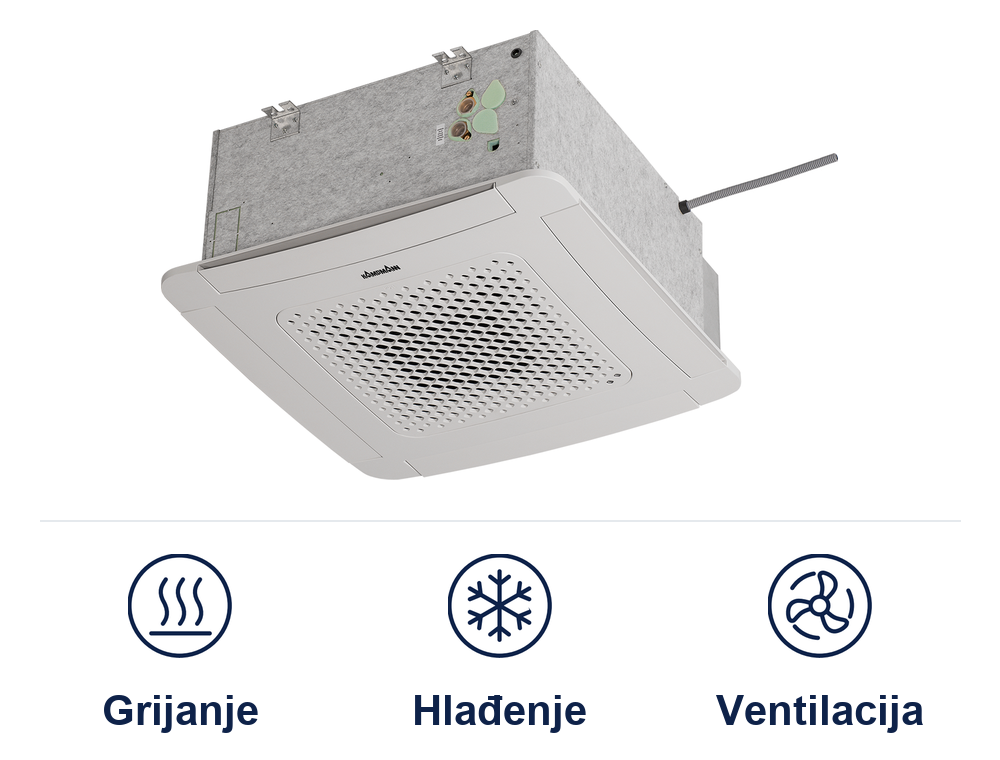

KaCool D AF raspodjeljuje obrađeni zrak kroz četiri bočna izlaza duž stropa. AtmosFeel koristi Coanda efekt kako bi se zrak ugodno miješao sa sobnim zrakom prije ulaska u zonu boravka.
KaCool D AF prema vašem projektu
Udobnost s promišljenim detaljima.
AtmosFeel
Četiri bočna izlaza usmjeravaju zrak duž stropa i smanjuju osjećaj propuha uz pravilan odabir.
Za vodene sustave
Izvedbe za grijanje i hlađenje u dvocijevnom ili četverocijevnom sustavu.
Izbor panela
Dekorativni panel i mogućnosti boja prilagođavaju izgled stropu i interijeru.
Dimenzije i ugradnja
Ugradnja u spušteni strop
Veličine 1–4: panel približno 680 × 680 mm. Veličine 5–7: panel približno 930 × 930 mm. Visina ovisi o veličini i odabranoj izvedbi; za konačnu ugradnju koristite nacrt iz aktualnog odabira.
Dimenzije osnovnog uređaja nisu ukupna potrebna visina ugradnje. Provjerite priključke, obloge, odvod kondenzata i prostor za održavanje odabrane izvedbe.Kako radi
Tehnologija ukratko
01
Primarni zrak može se dovoditi preko predviđenog otvora i odgovarajućeg priključka.
02
Moguća je opskrba susjedne prostorije putem odgovarajućeg izlaza zraka.
03
Dostupne su izvedbe s KaControl MC, infracrvenim upravljanjem ili elektromehaničkom regulacijom prema odabiru.
Važno pri odabiru
Za hlađenje treba predvidjeti odvod kondenzata, servisni pristup i dovoljan prostor iznad spuštenog stropa.
Učin prema projektnim uvjetima
Temperature medija, stanje zraka, brzina ventilatora i akustički zahtjevi određuju odabir. Za kanalske uređaje uključite i gubitke tlaka razvoda.
Održavanje od početka
Pri projektiranju ostavite pristup filtru, izmjenjivaču, kadici i priključcima. Odvod kondenzata uskladite s visinama i odabranom opremom.
TDC podrška pri odabiru
Pripremate projekt?
Pošaljite nacrt prostora, raspoloživu visinu za ugradnju, tražene učine, podatke o sustavu i željenu regulaciju. Pomoći ćemo pri odabiru uređaja i dodatne opreme.
Aktualni podaci i dokumentacija
Tehnički podaci KaCool D AF ↗Kampmann dokumentacija ↗
Svi ventilokonvektori →Prednosti
Sedam veličina učina u dva osnovna formata
AtmosFeel: Četiri bočna izlaza usmjeravaju zrak duž stropa i smanjuju osjećaj propuha uz pravilan odabir. Za vodene sustave: Izvedbe za grijanje i hlađenje u dvocijevnom ili četverocijevnom sustavu. Izbor panela: Dekorativni panel i mogućnosti boja prilagođavaju izgled stropu i interijeru.
Primarni zrak može se dovoditi preko predviđenog otvora i odgovarajućeg priključka. Moguća je opskrba susjedne prostorije putem odgovarajućeg izlaza zraka. Dostupne su izvedbe s KaControl MC, infracrvenim upravljanjem ili elektromehaničkom regulacijom prema odabiru.
Ugradnja u spušteni strop. Veličine 1–4: panel približno 680 × 680 mm. Veličine 5–7: panel približno 930 × 930 mm. Visina ovisi o veličini i odabranoj izvedbi; za konačnu ugradnju koristite nacrt iz aktualnog odabira.
Za hlađenje treba predvidjeti odvod kondenzata, servisni pristup i dovoljan prostor iznad spuštenog stropa. Pri upitu navedite nacrt, učine, temperature medija i način regulacije.
KaCool D AF raspodjeljuje obrađeni zrak kroz četiri bočna izlaza duž stropa. AtmosFeel koristi Coanda efekt kako bi se zrak ugodno miješao sa sobnim zrakom prije ulaska u zonu boravka.
Ugradnja u spušteni strop. Veličine 1–4: panel približno 680 × 680 mm. Veličine 5–7: panel približno 930 × 930 mm. Visina ovisi o veličini i odabranoj izvedbi; za konačnu ugradnju koristite nacrt iz aktualnog odabira.
Za hlađenje treba predvidjeti odvod kondenzata, servisni pristup i dovoljan prostor iznad spuštenog stropa.
Preuzmite dokumente:
Kacool d af (7.24 MB)Kampmann spezial kacool d af (5.46 MB)
