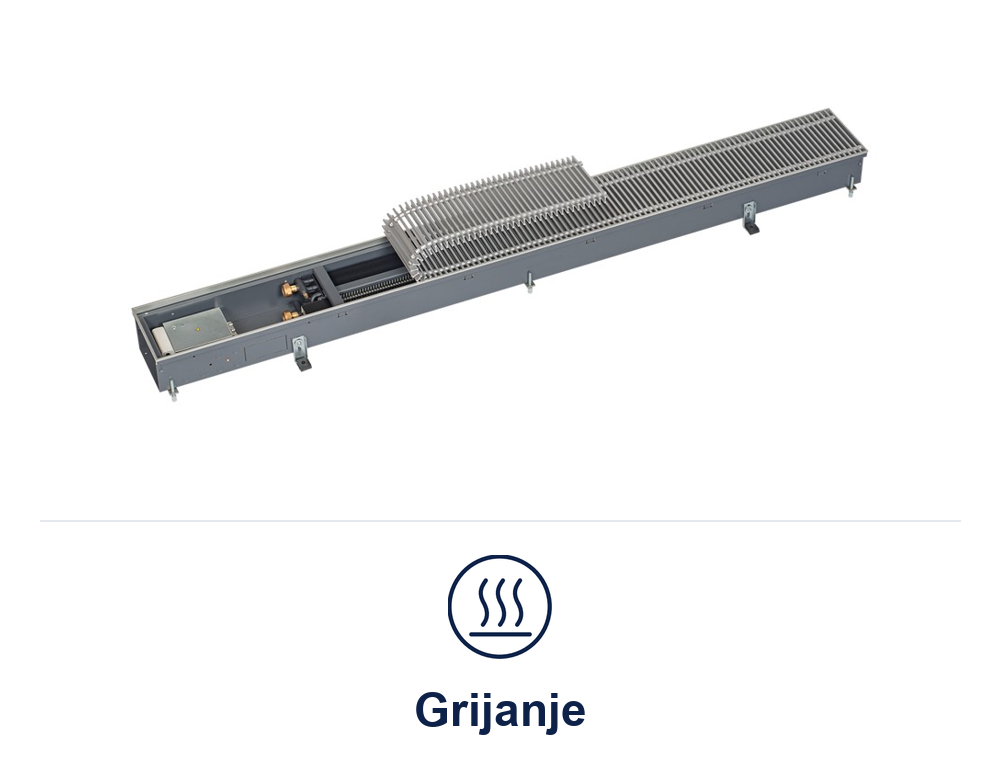

Podni konvektor za grijanje uz pomoć ventilatora.
Više topline.
Diskretno uz staklo.
Katherm QK povezuje vodeni izmjenjivač i EC tangencijalne ventilatore za učinkovito grijanje uz velike staklene površine. Prikladan je i za rad s niskotemperaturnim sustavima i dizalicama topline.
Dimenzije za planiranje ugradnje
Prvo provjerite visinu poda
Prikažite kombinacije dimenzija
| Širina B | Visina C | Duljina A |
|---|---|---|
| 190 mm | 96 mm | 780–3140 mm |
| 190 mm | 112 mm | 780–3140 mm |
| 215 mm | 96 mm | 780–3140 mm |
| 215 mm | 112 mm | 780–3140 mm |
Za prostor koji projektirate
Što izdvaja Katherm QK?
Učin uz podršku ventilatora
Usmjereno strujanje zraka kroz izmjenjivač omogućuje predaju topline i pri nižim temperaturama vode.
Udobnost uz ostakljenje
Toplina se dovodi uz fasadu, gdje su potrebe grijanja često najveće. Zidne površine ostaju slobodne.
Tih rad
Usklađeni EC ventilator i izmjenjivač omogućuju odabir odgovarajućeg učina uz kontrolu razine buke.
Princip rada
Kako radi Katherm QK?
Vodeni izmjenjivač
Topla voda predaje toplinu sobnom zraku preko bakreno-aluminijskog izmjenjivača.
EC ventilator
Tangencijalni ventilator pojačava i ravnomjerno usmjerava strujanje kroz uređaj.
Regulacija prema prostoru
Elektromehanička regulacija ili KaControl MC biraju se prema potrebama projekta.
Promišljeni detalji
Odabir prema vašem projektu
Niskotemperaturno grijanje
Za dizalice topline i druge izvore potrebno je odabrati učin prema stvarnim temperaturama vode.
Rešetke i geometrije
Rolo ili linearne rešetke te posebne geometrije omogućuju uklapanje uz fasadu.
Povezivanje sa zgradom
KaControl MC omogućuje povezivanje s nadzornim sustavima prema odabranoj opremi.
Ugradnja u pod
Visina kanala, priključci i pristup uređaju usklađuju se s podnom konstrukcijom.
Uređaj izbliza
Detalji konstrukcije i ugradnje
Fotografije i tehnički prikazi: Kampmann. Prikazana izvedba može se razlikovati od projektno odabranog uređaja.
TDC podrška pri odabiru
Pripremate projekt?
Pošaljite nacrt, raspoložive dimenzije poda i projektne zahtjeve. Pomoći ćemo pri odabiru uređaja, rešetke i odgovarajuće opreme te pripremiti ponudu.
Tehnički podaci i dokumentacija
Aktualne dimenzije, učine, priključke i dostupne izvedbe provjerite na službenoj Kampmannovoj stranici. Konačan odabir ovisi o projektnim uvjetima.
Kampmann odabir uređaja ↗Katherm QK – detalji ↗Centar za preuzimanje ↗
Prednosti
Grijanje uz ventilatorsku potporu i diskretna ugradnja u pod. Rješenje za prostore u kojima je važno sačuvati slobodne zidove i pogled kroz ostakljenje.
Grijanje uz podršku EC ventilatora
- Za ostakljene prostore s većim potrebama grijanja.
- Ventilatorska podrška omogućuje rad i s niskim temperaturama vode.
- Rolo ili linearne rešetke i posebne geometrije prema projektu.
Kako radi Katherm QK
- Topla voda predaje toplinu zraku preko bakreno-aluminijskog izmjenjivača.
- EC tangencijalni ventilatori ravnomjerno potiču strujanje kroz uređaj.
- Elektromehanička regulacija ili KaControl MC biraju se prema konceptu upravljanja.
Primjena i ugradnja
- Poslovni, javni i stambeni prostori s ostakljenjem i potrebom grijanja.
- Predvidite vodene i električne priključke, niveliranje i pristup za održavanje.
- Položaj uređaja i raspoloživa visina poda usklađuju se s fasadom i završnim slojevima.
Prije odabira
- Kod dizalice topline provjerite učin za stvarne temperature vode.
- Usporedite potrebni učin s pripadajućom razinom buke.
- Za ponudu pošaljite nacrt, dimenzije poda, toplinske potrebe i zahtjeve regulacije.
Da, ventilatorska podrška omogućuje niskotemperaturni rad. Učin se mora provjeriti za stvarne temperature vode i željenu razinu buke.
Prema konceptu projekta dostupne su elektromehaničke i KaControl MC izvedbe. Broj uređaja u grupi i povezivanje s nadzornim sustavom potvrđuju se za odabranu opremu.
Aktualne kombinacije prikazane su u dimenzijskom pregledu i Kampmannovu odabiru uređaja. Vrsta rešetke uzima se u obzir pri odabiru učina.
Preuzmite dokumente:
Katherm QK i QK nano - tehnički katalog (11.23 MB)Kampmann special katherm qk (4.57 MB)
