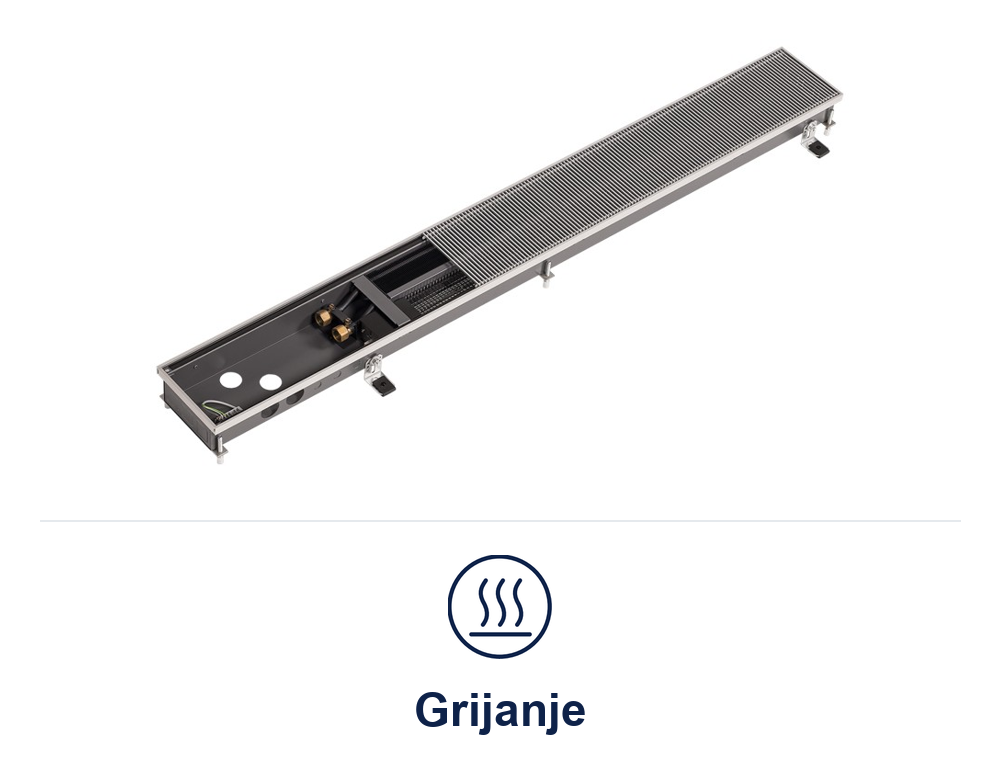

Kompaktni podni konvektor za grijanje uz pomoć ventilatora.
Mala visina.
Velike mogućnosti.
Katherm QK nano donosi grijanje uz ostakljenje tamo gdje je visina poda ograničena. Kanal visine samo 70 mm kombinira se s kompaktnim EC ventilatorima i posebno razvijenim FineLine rešetkama.
Dimenzije za planiranje ugradnje
Prvo provjerite visinu poda
Prikažite kombinacije dimenzija
| Širina B | Visina C | Duljina A |
|---|---|---|
| 165 mm | 70 mm | 900–2700 mm |
Za prostor koji projektirate
Što izdvaja Katherm QK nano?
Samo 70 mm
Niska visina kanala olakšava planiranje u prostorima s ograničenom podnom konstrukcijom.
Grijanje uz dizalicu topline
Ventilatorska podrška omogućuje rad s niskim temperaturama vode, uz provjeru učina za projektne uvjete.
FineLine izgled
Posebno razvijene rešetke daju uređaju jasan i diskretan završetak u interijeru.
Princip rada
Kako radi Katherm QK nano?
Kompaktni kanal
Raspoloživu dubinu poda treba provjeriti zajedno sa završnim slojevima i priključcima.
EC tangencijalni ventilator
Kompaktan sklop potiče strujanje zraka kroz izmjenjivač pri maloj ugradbenoj visini.
FineLine Q ili L
Odaberite ortogonalni ili linearni raspored profila prema željenom izgledu.
Promišljeni detalji
Odabir prema vašem projektu
Akustički osjetljivi prostori
Učin i razina buke odabiru se zajedno, prema zahtjevima prostorije.
Materijali i boje
FineLine rešetke dostupne su u različitim bojama i u izvedbi od nehrđajućeg čelika.
Mogućnosti regulacije
Elektromehanička regulacija ili KaControl MC usklađuju se s konceptom upravljanja.
Duljine i priključci
Raspoložive duljine ovise o izvedbi; konačan odabir potvrđuje se prema dokumentaciji proizvođača.
Uređaj izbliza
Detalji konstrukcije i ugradnje
Fotografije i tehnički prikazi: Kampmann. Prikazana izvedba može se razlikovati od projektno odabranog uređaja.
TDC podrška pri odabiru
Pripremate projekt?
Pošaljite nacrt, raspoložive dimenzije poda i projektne zahtjeve. Pomoći ćemo pri odabiru uređaja, rešetke i odgovarajuće opreme te pripremiti ponudu.
Tehnički podaci i dokumentacija
Aktualne dimenzije, učine, priključke i dostupne izvedbe provjerite na službenoj Kampmannovoj stranici. Konačan odabir ovisi o projektnim uvjetima.
Kampmann odabir uređaja ↗Katherm QK nano – detalji ↗Centar za preuzimanje ↗
Prednosti
Posebno kompaktne dimenzije i grijanje uz pomoć ventilatora. Prikladnost za raspoloživu visinu poda provjerava se pri odabiru.
Grijanje kada je visina poda ograničena
- Visina kanala 70 mm i širina 165 mm.
- Kompaktni EC ventilatori podržavaju grijanje i pri nižim temperaturama vode.
- FineLine Q i FineLine L rešetke za usklađen izgled poda.
Kompaktna tehnologija grijanja
- Vodeni izmjenjivač i kompaktni EC tangencijalni ventilatori u niskom kanalu.
- Dostupne su elektromehaničke i KaControl MC izvedbe regulacije.
- Duljina uređaja ovisi o odabranoj izvedbi; provjerite raspored priključaka.
Tehnički detalji:
Primjena i ugradnja
- Za prostore uz ostakljenje gdje su dubina poda i raspoloživ prostor ograničeni.
- Ugradnja u estrih ili povišeni pod mora biti usklađena s priključcima i završnim slojevima.
- Osigurajte pristup rešetki i unutarnjim sklopovima za održavanje.
70 mm nije cijela podna konstrukcija
- Uz visinu kanala provjerite niveliranje, instalacije i slojeve poda.
- Kod niskih temperatura vode odaberite učin prema projektnim uvjetima.
- Rešetku, regulaciju i duljinu navedite u upitu za ponudu.
Preuzmite dokumente:
Kampmann spezial Katherm QK nano (eng) (1.81 MB)Katherm QK i QK nano - teh. katalog (11.23 MB)
