Zračna zavjesa za ulaze u trgovine i javne prostore
Otvorena vrata.
Ugodniji ulaz.

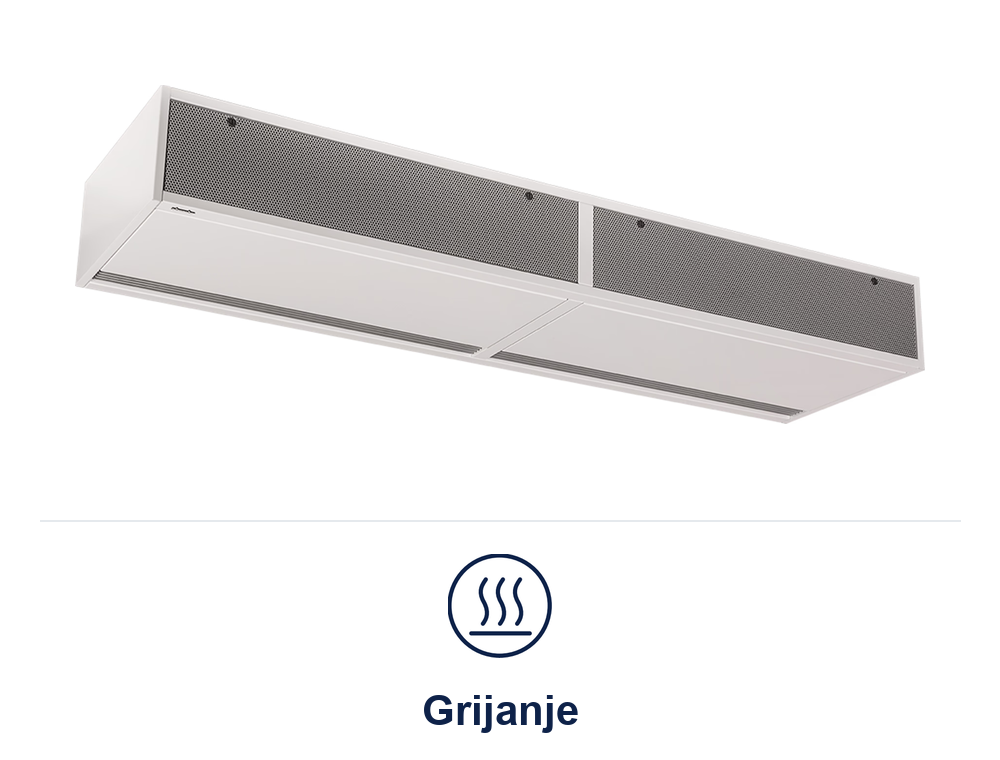

UniLine stvara usmjereni zračni mlaz iznad ulaza koji ograničava prodor vanjskog zraka i gubitke topline. Vodeni izmjenjivač i EC ventilatori prilagođavaju se projektnim uvjetima, uz odabir širine uređaja prema otvoru vrata.
UniLine prema vašem ulazu
Zaštita ulaza s promišljenim detaljima.
EC ventilatori
Kontinuirana regulacija brzine omogućuje prilagodbu rada potrebama ulaza.
SAM tehnologija
Silent AutoMotion održava brzinu izlaznog zraka i u donjem području regulacije ventilatora.
Pristup odozdo
Veliki revizijski poklopac i uklonjivi filtar olakšavaju redovito čišćenje.
Dimenzije i ugradnja
Visina kućišta 250 mm
Aktualni odabir UniLine EC navodi širinu 550 mm, visinu 250 mm i duljine 1000 / 1500 / 2000 / 2500 / 3000 mm (Š × V × D).
Preporučena visina ispuhivanja: 2,3–3,0 m, prema izvedbi i uvjetima na ulazu.
Visina kućišta nije visina ugradnje. Predvidite priključke iznad uređaja, ovjes i prostor za održavanje. Učin i domet provjerite pri projektnim uvjetima.Dimenzije i odabir uređaja ↗Kako radi
Usmjeren mlaz. Manje miješanja zraka.
Usmjereni ispuh
Podesivi usmjerivači zraka imaju područje namještanja 10°.
Vodeno grijanje
Moguć je niskotemperaturni rad s dizalicom topline. Potreban učin provjerava se pri stvarnim temperaturama vode.
Regulacija prema projektu
Elektromehanička izvedba ili KaControl MC, uz odgovarajuću opremu za povezivanje s nadzorom zgrade.
Važno pri odabiru
Zračna zavjesa ograničava izmjenu zraka na otvoru; ne zamjenjuje toplinski proračun prostora. Vjetar, razlike tlaka, širina i visina vrata te ostali otvoreni prolazi utječu na djelovanje.
Ugradnja iznad vrata
Ovjes na strop ili zid pomoću odgovarajućih konzola. Priključci vode i elektrike izvedeni su prema gore; više jedinica može stajati neposredno jedna uz drugu.
Održavanje od početka
Ostavite pristup filtru, usisnoj rešetki i donjem revizijskom poklopcu. Interval čišćenja prilagodite zaprljanju i uputama proizvođača.
TDC podrška pri odabiru
Planirate ulaz?
Pošaljite širinu i visinu otvora, nacrt ugradnje, podatke o grijanju i željenu regulaciju. Pomoći ćemo pri odabiru uređaja i dodatne opreme.
Aktualni podaci i dokumentacija
Tehnički podaci UniLine ↗Kampmann odabir i dokumentacija ↗
Sve Kampmann zračne zavjese →Prednosti
Usmjeren zračni mlaz, EC ventilatori i praktičan pristup održavanju.
UniLine ograničava prodor vanjskog zraka otvorenim vratima. EC ventilatori s kontinuiranom regulacijom i SAM tehnologija prilagođavaju usmjereni mlaz potrebama ulaza. Uklonjivi filtar i velika donja revizija olakšavaju održavanje.
Vodeni izmjenjivač za grijanje; niskotemperaturni rad provjerava se pri projektnim temperaturama. Usmjerivači ispuhivanja podesivi su u području 10°. Priključci vode i elektrike nalaze se iznad uređaja. Dostupna je elektromehanička regulacija ili KaControl MC uz odgovarajuću opremu.
Ugradnja iznad vrata, na zidne ili stropne konzole. UniLine EC: širina 550 mm, visina kućišta 250 mm, duljine 1000 / 1500 / 2000 / 2500 / 3000 mm. Preporučena visina ispuhivanja 2,3–3,0 m ovisi o izvedbi i uvjetima. Predvidite ovjes, priključke i servisni prostor.
Zračna zavjesa nije zamjena za sustav grijanja prostora. Odabir ovisi o širini i visini vrata, vjetru i razlikama tlaka. Ljeti može raditi bez dovoda topline; ne proizvodi aktivno hlađenje. Aktualne učine i nacrte provjerite u službenom Kampmann odabiru.
Veliki filtar s okvirom i usisnom rešetkom može se ukloniti radi čišćenja. Donja strana uređaja otvara se za servisni pristup. Prije radova isključite uređaj i slijedite aktualne upute proizvođača.
Primarna je funkcija ograničiti prodor vanjskog zraka na ulazu. Eventualni doprinos grijanju prostora treba provjeriti toplinskim proračunom i režimom rada; ne treba ga unaprijed uzeti kao zamjenu za osnovno grijanje.
Preuzmite dokumente:
Uniline cassette uniline (15.9 MB)Kampmann spezial uniline (2.88 MB)
