Podni konvektor za grijanje prirodnom konvekcijom.
Prirodno strujanje.
Ugodna toplina.
Katherm NK zagrijava prostor bez ventilatora. Topli zrak prirodno se podiže uz staklenu površinu, a podna ugradnja čuva slobodan pogled i izgled interijera.
Dimenzije za planiranje ugradnje
Prvo provjerite visinu poda
Prikažite kombinacije dimenzija
| Širina B | Visina C | Duljina A |
|---|---|---|
| 137 mm | 92 mm | 800–5000 mm |
| 137 mm | 120 mm | 800–5000 mm |
| 182 mm | 92 mm | 800–5000 mm |
| 182 mm | 120 mm | 800–5000 mm |
| 182 mm | 150 mm | 800–5000 mm |
| 182 mm | 200 mm | 800–5000 mm |
| 232 mm | 92 mm | 800–5000 mm |
| 232 mm | 120 mm | 800–5000 mm |
| 232 mm | 150 mm | 800–5000 mm |
| 232 mm | 200 mm | 800–5000 mm |
| 300 mm | 92 mm | 800–5000 mm |
| 300 mm | 120 mm | 800–5000 mm |
| 300 mm | 150 mm | 800–5000 mm |
| 300 mm | 200 mm | 800–5000 mm |
| 380 mm | 92 mm | 800–5000 mm |
| 380 mm | 120 mm | 800–5000 mm |
| 380 mm | 150 mm | 800–5000 mm |
| 380 mm | 200 mm | 800–5000 mm |
Za prostor koji projektirate
Što izdvaja Katherm NK?
Bez ventilatora
Prirodno strujanje zraka omogućuje grijanje bez buke ventilatora.
Toplina uz fasadu
Topli zrak uz ostakljenje ublažava utjecaj hladne staklene površine na boravak u prostoru.
Širok izbor dimenzija
Različite visine, širine i duljine omogućuju usklađivanje s arhitekturom i potrebnim učinkom.
Princip rada
Kako radi Katherm NK?
Vodeni izmjenjivač
Voda prenosi toplinu na zrak koji prolazi kroz konvektor.
Prirodna konvekcija
Zagrijani zrak podiže se bez ventilatorske podrške i potiče kruženje zraka.
Odabir prema toplinskim potrebama
Učin ovisi o dimenzijama i temperaturama vode; potreban je proračun za stvarne uvjete.
Promišljeni detalji
Odabir prema vašem projektu
Mirni prostori
Prikladan za prostore s ujednačenijim potrebama grijanja i zahtjevom za tihim radom.
Posebne geometrije
Moguća su prilagođavanja poput kutnih spojeva, zaobljenja i izreza prema projektu.
Rolo ili linearna rešetka
Materijal i boja odabiru se u skladu s podom i fasadom.
Planiranje ugradnje
Treba osigurati prostor za kanal, vodene priključke i pristup za čišćenje.

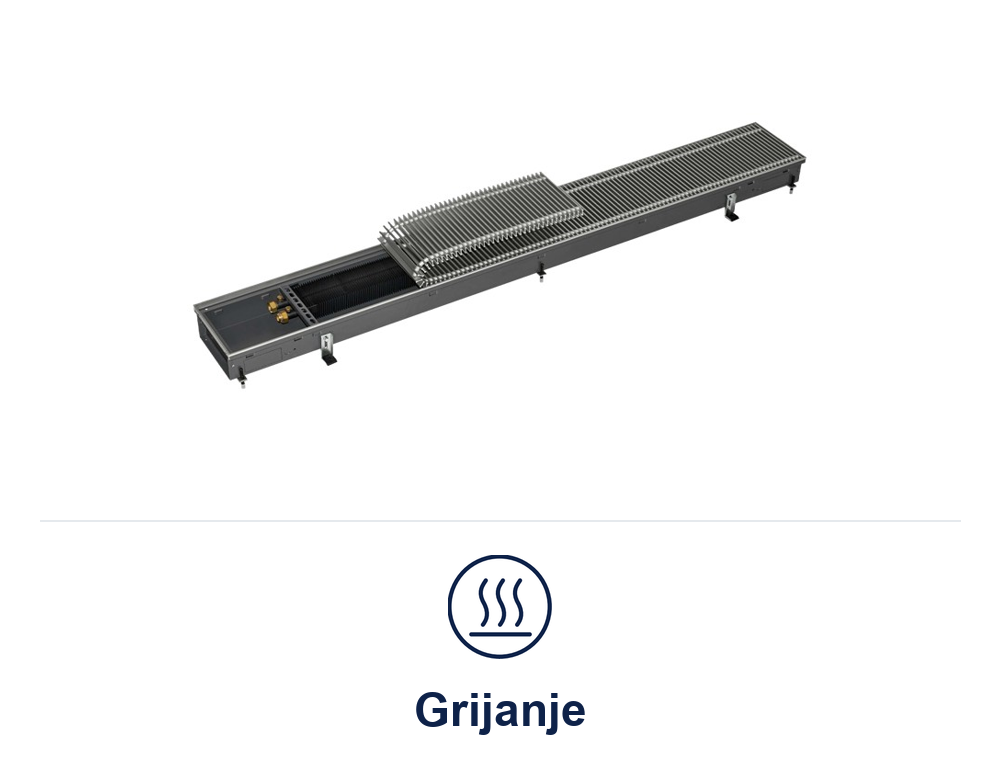

Uređaj izbliza
Detalji konstrukcije i ugradnje
Fotografije i tehnički prikazi: Kampmann. Prikazana izvedba može se razlikovati od projektno odabranog uređaja.
TDC podrška pri odabiru
Pripremate projekt?
Pošaljite nacrt, raspoložive dimenzije poda i projektne zahtjeve. Pomoći ćemo pri odabiru uređaja, rešetke i odgovarajuće opreme te pripremiti ponudu.
Tehnički podaci i dokumentacija
Aktualne dimenzije, učine, priključke i dostupne izvedbe provjerite na službenoj Kampmannovoj stranici. Konačan odabir ovisi o projektnim uvjetima.
Kampmann odabir uređaja ↗Katherm NK – detalji ↗Centar za preuzimanje ↗
Prednosti
Grijanje bez ventilatora i diskretan izgled uz velike staklene površine.
Prirodno grijanje bez ventilatora
- Prirodna konvekcija bez buke ventilatorskog pogona.
- Toplina uz ostakljenje ublažava utjecaj hladne staklene površine.
- Širok izbor dimenzija, rešetki i projektnih geometrija.
Princip prirodne konvekcije
- Vodeni izmjenjivač zagrijava zrak koji se prirodno podiže uz staklo.
- Uređaj nema ventilatorsku podršku; učin ovisi o dimenzijama i temperaturama vode.
- Regulacija grijanja usklađuje se s odabranom ventilskom opremom i sustavom upravljanja.
Tehnički detalji:
Gdje ga primijeniti
- Hodnici, hotelska predvorja, zimski vrtovi i stambeni prostori s ujednačenijim potrebama grijanja.
- Kanal se planira uz ostakljenje, uz prostor za vodene priključke i čišćenje.
- Može pokrivati dio ili cjelokupno toplinsko opterećenje, prema proračunu.
Odabir prema raspoloživom učinu
- Za niskotemperaturni sustav provjerite pokriva li odabrani uređaj toplinske potrebe prostorije.
- Materijal i geometrija rešetke utječu na strujanje i uzimaju se u obzir pri odabiru.
- Pošaljite nacrt, temperature vode, potrebni učin i raspoložive dimenzije poda.
Može, ako odabrana veličina pri projektnim temperaturama pokriva potreban učin. Bez ventilatora raspoloživi učin treba posebno provjeriti pri niskim temperaturama vode.
U pod uz ostakljenje. Može ublažavati utjecaj hladne staklene površine ili pokrivati potrebe grijanja prostorije, ovisno o proračunu.
Da. Slobodni presjek ovisi o materijalu i geometriji rešetke; ne vrijedi jedna ista vrijednost za sve izvedbe. Odabrana rešetka uzima se u obzir u proračunu uređaja.
Preuzmite dokumente:
Katherm NK (5.2 MB)Kampmann spezial Katherm NK (2.24 MB)
