Podni konvektor s električnim grijačem i ventilatorom.
Električno grijanje.
Toplina uz staklo.

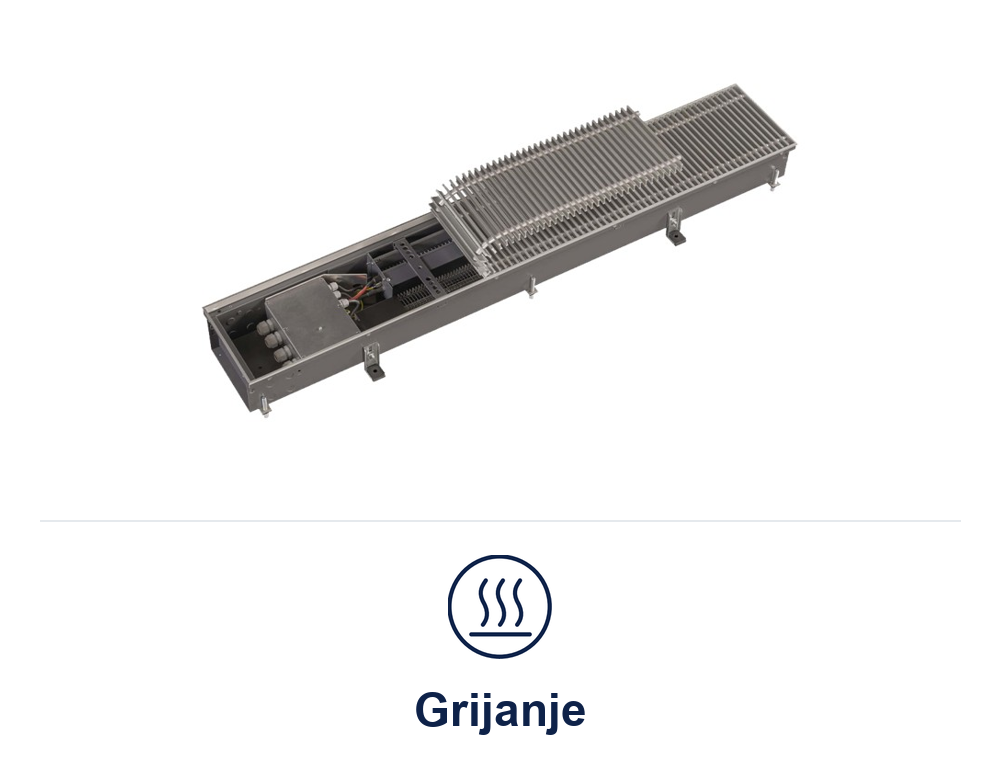

Katherm QE grije prostor električnim grijačem uz podršku EC tangencijalnog ventilatora. Rješenje je za ostakljene prostore u kojima vodeni sustav grijanja nije praktičan ili izvediv.
Dimenzije za planiranje ugradnje
Prvo provjerite visinu poda
Prikažite kombinacije dimenzija
| Širina B | Visina C | Duljina A |
|---|---|---|
| 207 mm | 112 mm | 825–1700 mm |
Za prostor koji projektirate
Što izdvaja Katherm QE?
Bez toplovodnog razvoda
Električni grijač omogućuje grijanje bez vodenog izmjenjivača i dovoda tople vode.
EC ventilatorska podrška
Tangencijalni ventilator potiče predaju topline i raspodjelu zagrijanog zraka.
Sigurnosni sklopovi
Dvostupanjski sigurnosni krug i pričvršćena rešetka sastavni su dio koncepta zaštite.
Princip rada
Kako radi Katherm QE?
Električni grijač
Toplina nastaje u električnom grijaćem sklopu unutar podnog kanala.
Strujanje zraka
EC tangencijalni ventilator usmjerava zrak preko grijača prema prostoru.
Kontroliran rad
Regulacija i sigurnosni sklopovi nadziru rad prema izvedbi i uputama proizvođača.
Promišljeni detalji
Odabir prema vašem projektu
Zaštita od dodira
Tvornički pričvršćena rešetka uklanja se alatom, u skladu s uputama za održavanje.
Sigurnosni termostat i osigurač
Ugrađena zaštita uključuje sigurnosni termostat i temperaturni osigurač.
Priključna snaga
Električno napajanje, zaštita i upravljanje moraju se predvidjeti u projektu instalacija.
Optiline rešetka
Odgovarajuća rolo rešetka i okvir usklađuju se s odabranim kanalom i interijerom.
Uređaj izbliza
Detalji konstrukcije i ugradnje
Fotografije i tehnički prikazi: Kampmann. Prikazana izvedba može se razlikovati od projektno odabranog uređaja.
TDC podrška pri odabiru
Pripremate projekt?
Pošaljite nacrt, raspoložive dimenzije poda i projektne zahtjeve. Pomoći ćemo pri odabiru uređaja, rešetke i odgovarajuće opreme te pripremiti ponudu.
Tehnički podaci i dokumentacija
Aktualne dimenzije, učine, priključke i dostupne izvedbe provjerite na službenoj Kampmannovoj stranici. Konačan odabir ovisi o projektnim uvjetima.
Kampmann odabir uređaja ↗Katherm QE – detalji ↗Centar za preuzimanje ↗
Prednosti
Električno grijanje u podnom kanalu, bez priključka na toplovodni krug za grijanje.
Električno grijanje bez tople vode
- Električni grijač uz podršku EC tangencijalnog ventilatora.
- Rješenje uz ostakljenje kada toplovodni razvod nije praktičan ili predviđen.
- Sigurnosni sklopovi i tvornički pričvršćena rešetka.
Kako radi Katherm QE
- EC ventilator usmjerava zrak preko električnog grijaćeg sklopa.
- Dvostupanjski sigurnosni krug uključuje sigurnosni termostat i temperaturni osigurač.
- Regulacija grijanja i rad ventilatora moraju biti usklađeni s uputama proizvođača.
Primjena i električni priključak
- Za grijanje uz velike staklene površine bez toplovodnog sustava.
- Projektom predvidite priključnu snagu, napajanje, električnu zaštitu i upravljanje.
- Rešetka je dio zaštite od dodira i uklanja se alatom pri održavanju.
Provjerite napajanje prije odabira
- Za ponudu navedite toplinske potrebe, dostupnu električnu snagu i dimenzije poda.
- Uređaj i rešetku održavajte prema uputama; ne prekrivajte izlaz zraka.
- Konačan odabir treba uskladiti s elektroprojektom i zahtjevima prostora.
Kada uz ostakljenje trebate grijanje, a toplovodni priključak nije predviđen ili praktičan. Potrebno je provjeriti raspoloživu električnu snagu i uvjete projekta.
Električni grijaći sklop radi zajedno s ventilatorskom podrškom i predviđenom regulacijom. Priključenje i upravljanje izvode se prema uputama za odabranu izvedbu.
Dvostupanjski sigurnosni krug uključuje sigurnosni termostat i temperaturni osigurač. Tvornički pričvršćena rešetka služi zaštiti od dodira i uklanja se alatom pri održavanju.
Preuzmite dokumente:
Katherm qe (3.97 MB)Kampmann spezial katherm qe (2.3 MB)
