KAMPMANN · AKTUALNA GENERACIJA REGULACIJE
KaControl MC — Multi Connect
Upravljanje sobnom temperaturom, grupama uređaja i povezivanjem sa sustavom automatizacije zgrade. Odaberite upravljačko rješenje zajedno s odgovarajućom MC izvedbom Kampmann uređaja.
TDC podrška pri odabiru regulacijeDodirni paneli za prostoriju
TOUCH PANEL TP2
Crno-bijela izvedba
Dodirni zaslon s ugrađenim osjetnikom sobne temperature. Za ugradnju u podžbuknu kutiju uz izbor okvira 55 × 55 mm.
Za KaControl MC1 i MC2
24 V · IP20
Artikl: 196003311101

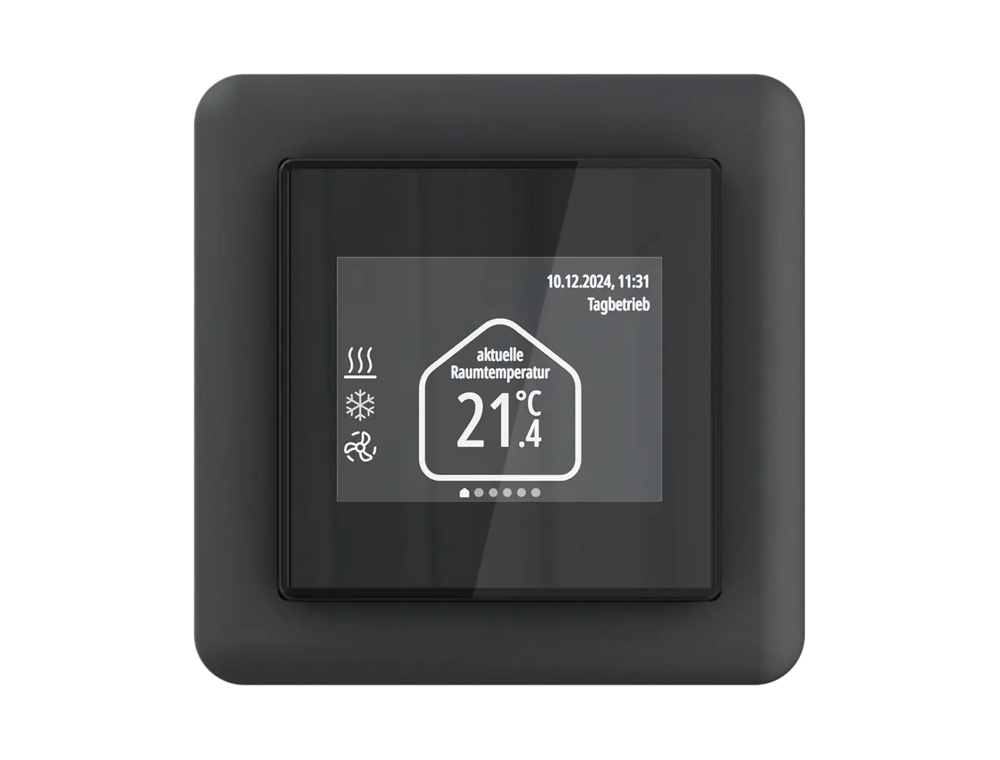

TOUCH PANEL TP2
Crna izvedba
Iste osnovne funkcije u crnoj izvedbi za usklađenje s interijerom i odabranim okvirom.
Za KaControl MC1 i MC2
24 V · IP20
Artikl: 196003311122
Dimenzije TP2: proizvođač navodi širinu 70 mm, duljinu 70 mm i visinu 46 mm. Okvir 55 × 55 mm odnosi se na sustav ugradnje; provjerite nacrt i kompatibilnost odabranog okvira.
Centralno upravljanje

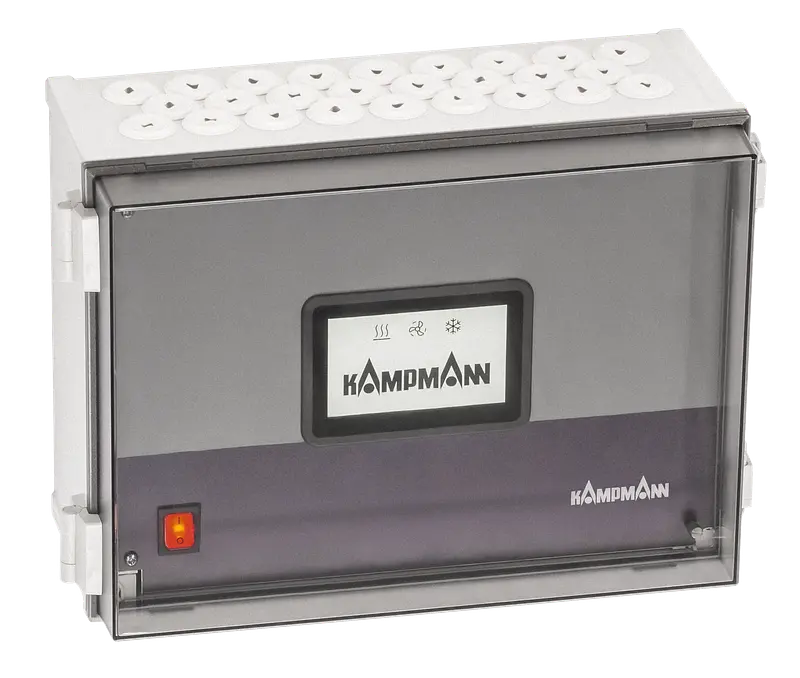

KACONTROL MC SYSTEM CONTROLLER
Sistemski kontroler s TP5 panelom
Centralno upravljanje Kampmann grupama uređaja za recirkulacijski zrak, hidraulikom ili ventilacijskim uređajima. Kontroler s TP5 dodirnim panelom namijenjen je nadžbuknoj montaži.
Za uređaje s opcijom KaControl MC
Artikl: 196003332000
Kućište: širina 400 mm · visina 300 mm · dubina 180 mm
Službeni prikaz sistemskog kontrolera ↗Od prostorije do automatizacije zgrade
1. Uređaj i MC izvedba
Odabir počinje konkretnim ventilokonvektorom, podnim konvektorom ili drugim kompatibilnim Kampmann uređajem i njegovom regulacijskom izvedbom.
2. Lokalno ili grupno upravljanje
Upravljački panel, senzori i način grupiranja usklađuju se s namjenom prostorije i funkcijama odabranih uređaja.
3. Integracija u BMS
Potrebni protokoli, sučelja i sistemski kontroler određuju se prema projektu. Dostupnost Modbus RTU/TCP, BACnet/IP ili KNX-TP treba potvrditi za konkretnu konfiguraciju.
KaControl MC1 i MC2, sobni panel i sistemski kontroler imaju različite uloge. Komponente se biraju prema službenoj shemi povezivanja; oznaka KaControl sama po sebi ne potvrđuje međusobnu zamjenjivost.
Dokumentacija KaControl MC
Prednosti
Pregledno dodirno upravljanje prostorijom i mogućnost centralnog upravljanja kompatibilnim Kampmann uređajima. Odabir TP2 panela, sistemskog kontrolera i komunikacijskih sučelja prilagođava se projektu.
KaControl MC – Multi Connect je aktualna generacija Kampmann regulacije. TP2 paneli za prostoriju dostupni su u crnoj i crno-bijeloj izvedbi za uređaje MC1 i MC2. Sistemski kontroler s TP5 panelom namijenjen je centralnom upravljanju kompatibilnim MC sustavima.
TP2 ima dodirni zaslon, ugrađeni osjetnik sobne temperature, napajanje 24 V i zaštitu IP20. KaControl MC sistemski kontroler s TP5 panelom odabire se prema projektu. Raspoloživi protokoli i potreban pribor ovise o konkretnim uređajima i konfiguraciji.
TP2 se ugrađuje u podžbuknu kutiju s odgovarajućim okvirom 55 × 55 mm. Napajanje je 24 V, a zaštita IP20. Sistemski kontroler s TP5 panelom namijenjen je nadžbuknoj montaži. Povezivanje i ugradnju izvedite prema aktualnoj uputi i shemi odabrane konfiguracije.
MC1, MC2, TP2 i sistemski kontroler označavaju različite komponente i izvedbe. Stariji KaController za C1 instalacije nije automatska zamjena za MC panel. Za zamjenu postojeće regulacije dostavite oznaku uređaja, postojeću shemu i oznaku kontrolera TDC-u.
