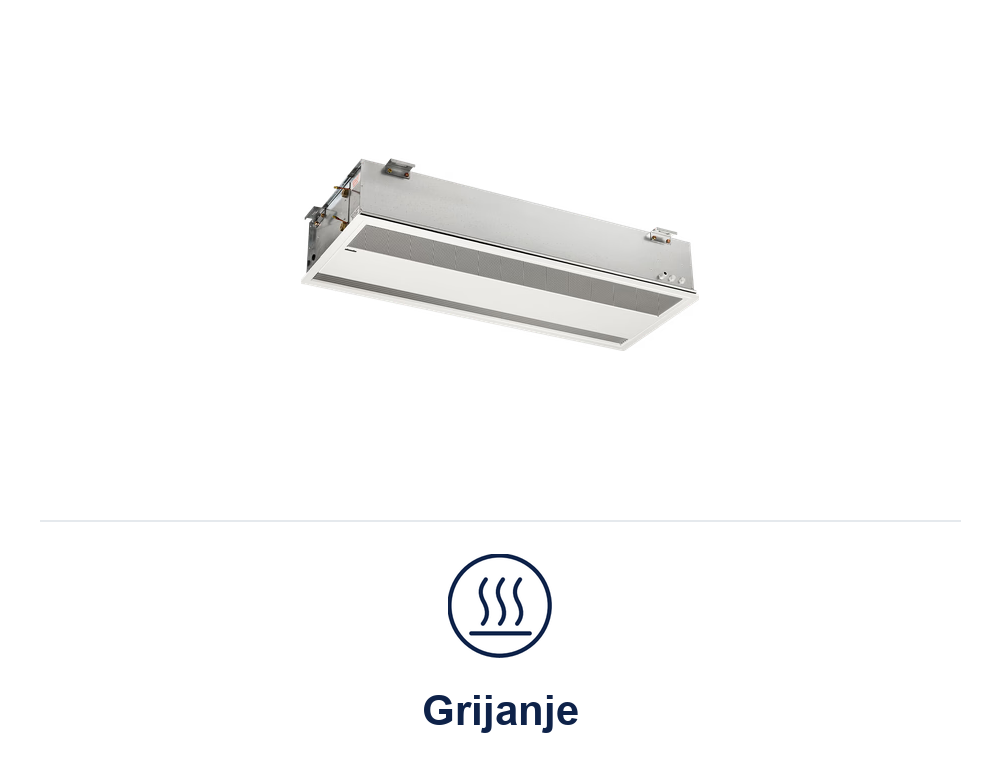

Zračna zavjesa za ugradnju u spušteni strop
Diskretno u stropu.
Ugodnije na ulazu.
Kasetni UniLine zadržava funkciju zračne zaštite ulaza uz usis i ispuh na donjoj strani. Razvijen je za rastere spuštenih stropova 600 i 625 mm, a može se uklopiti i u gipskartonski strop.
Dimenzije i ugradnja
Visina kućišta 265 mm · raster 625 mm
Za raster 625 mm aktualni odabir navodi širinu 625 mm, visinu kućišta 265 mm i duljine 1000 / 1500 / 2000 / 2500 mm. Dostupan je i raster 600 mm; konačne dimenzije provjerite prema odabranoj izvedbi.
Preporučena visina ispuhivanja: 2,3–3,0 m prema izvedbi i uvjetima.
Dimenzije kućišta nisu ukupni potreban prostor ugradnje. Provjerite ovjes, priključke, slobodne razmake i servisni pristup.Dimenzije i odabir uređaja ↗Kako radi
Tehnologija ukratko
01
Usmjerivači ispuhivanja podesivi su u području 10°; SAM tehnologija održava brzinu izlaznog zraka i u donjem području regulacije.
02
EC ventilatori s kontinuiranom regulacijom; vodeni izmjenjivač za grijanje, uz provjeru niskotemperaturnog rada pri projektnim temperaturama.
03
Bočni priključci smanjuju potrebnu visinu ugradnje. Elektromehanička izvedba ili KaControl MC prema regulacijskom konceptu.
Ugradnja prema ulazu
U spušteni strop, raster 600 ili 625 mm, odnosno gipskartonski strop. Usis i ispuh ostaju dostupni s donje strane.
Redovito održavanje
Predvidite pristup za čišćenje izmjenjivača i ostalih sklopova. Radove i intervale održavanja uskladite s aktualnim uputama odabrane izvedbe.
Važno pri odabiru
Zračna zavjesa ograničava izmjenu zraka na otvoru. Širina i visina vrata, vjetar, razlike tlaka i drugi otvoreni prolazi utječu na djelovanje. Učin grijanja i domet provjeravaju se pri projektnim uvjetima.
TDC podrška pri odabiru
Planirate ulaz?
Pošaljite dimenzije otvora, nacrt ugradnje, podatke o grijanju i željenu regulaciju. Pomoći ćemo pri odabiru uređaja i dodatne opreme.
Aktualni podaci i dokumentacija
Tehnički podaci Kasetni UniLine ↗Kampmann odabir i dokumentacija ↗
Sve Kampmann zračne zavjese →Prednosti
Diskretna ugradnja, EC ventilatori i pristup održavanju odozdo.
Kasetni UniLine zadržava funkciju zračne zaštite ulaza uz usis i ispuh na donjoj strani. Razvijen je za rastere spuštenih stropova 600 i 625 mm, a može se uklopiti i u gipskartonski strop.
Usmjerivači ispuhivanja podesivi su u području 10°; SAM tehnologija održava brzinu izlaznog zraka i u donjem području regulacije. EC ventilatori s kontinuiranom regulacijom; vodeni izmjenjivač za grijanje, uz provjeru niskotemperaturnog rada pri projektnim temperaturama. Bočni priključci smanjuju potrebnu visinu ugradnje. Elektromehanička izvedba ili KaControl MC prema regulacijskom konceptu.
U spušteni strop, raster 600 ili 625 mm, odnosno gipskartonski strop. Usis i ispuh ostaju dostupni s donje strane. Za raster 625 mm aktualni odabir navodi širinu 625 mm, visinu kućišta 265 mm i duljine 1000 / 1500 / 2000 / 2500 mm. Dostupan je i raster 600 mm; konačne dimenzije provjerite prema odabranoj izvedbi. Preporučena visina ispuhivanja: 2,3–3,0 m prema izvedbi i uvjetima.
Izbor ovisi o dimenzijama vrata, vjetru i razlikama tlaka. Zračna zavjesa ne zamjenjuje osnovno grijanje prostora. Dimenzije kućišta nisu potrebna visina ugradnje.
U spušteni strop, raster 600 ili 625 mm, odnosno gipskartonski strop. Usis i ispuh ostaju dostupni s donje strane.
Za raster 625 mm aktualni odabir navodi širinu 625 mm, visinu kućišta 265 mm i duljine 1000 / 1500 / 2000 / 2500 mm. Dostupan je i raster 600 mm; konačne dimenzije provjerite prema odabranoj izvedbi. Preporučena visina ispuhivanja: 2,3–3,0 m prema izvedbi i uvjetima.
Usisna rešetka, filtar i revizijski poklopac dostupni su odozdo. Ostavite slobodan pristup i slijedite aktualne upute za čišćenje i servis.
Preuzmite dokumente:
Uniline cassette uniline (15.9 MB)Kampmann spezial uniline cassette (3.5 MB)
