Kampmann reference TDC-a
Odabrane isporuke Kampmann opreme za hotele, obrazovne ustanove, poslovne i stambene objekte te industriju. Zasebno su prikazani vlastiti showroomi TDC-a. TDC sudjeluje u odabiru i dobavi opreme te pruža tehničku i servisnu podršku.
Navedene reference odnose se na isporučenu Kampmann opremu i opisani opseg suradnje.
Odaberite kategoriju za pregled objekata i fotografija.
Hoteli i turizam4 objekta

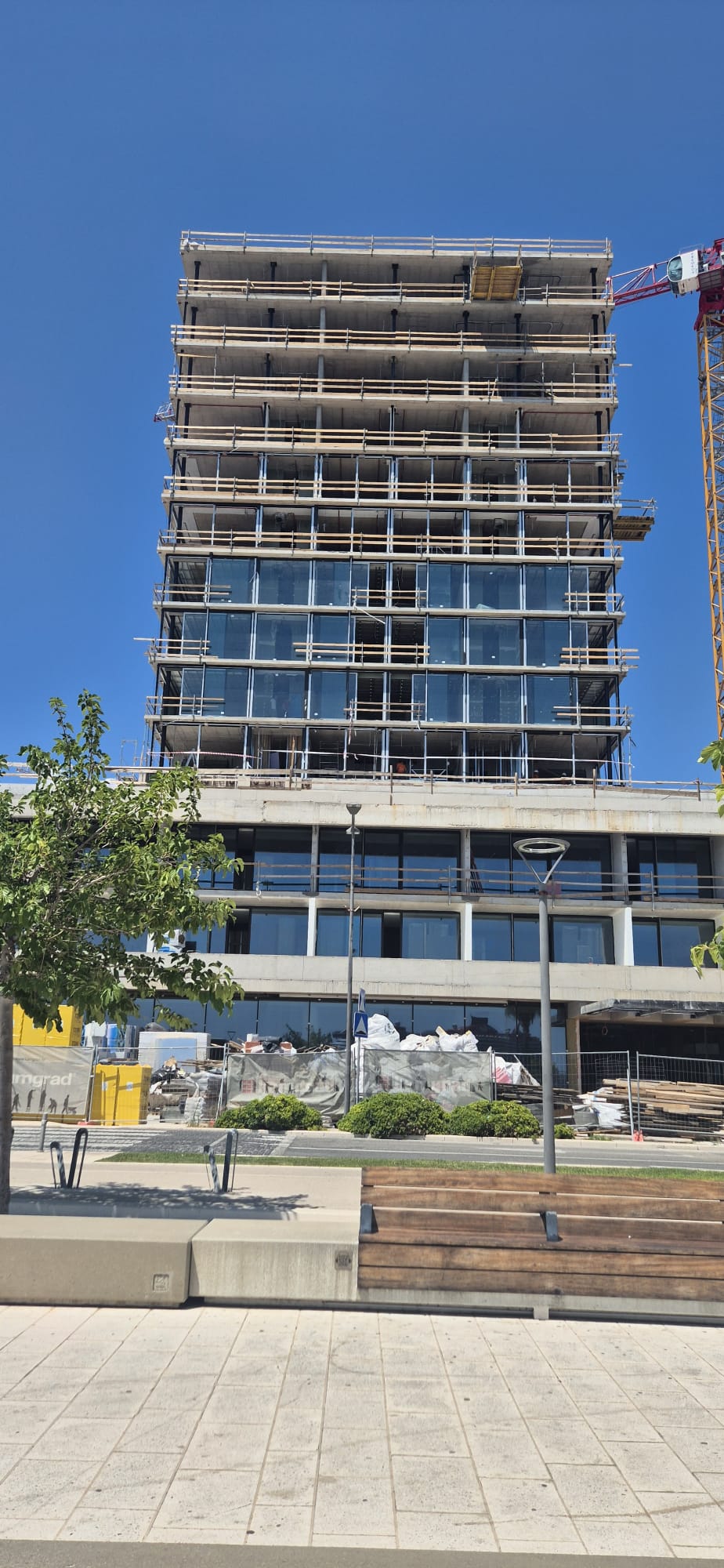

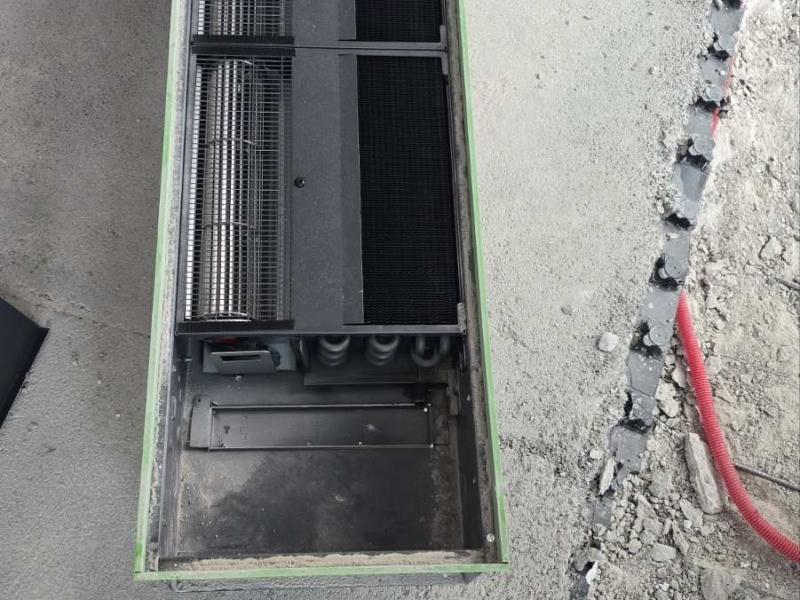

Hotel Marjan
Posebna izvedba podnih kanala – vijest s gradilišta
Split · Ugradnja u tijeku
U sklopu rekonstrukcije Hotela Marjan, prema arhitektonskom projektu studija 3LHD, ugrađuju se Kampmann podni ventilokonvektori Katherm HK za grijanje i hlađenje.
TDC za projekt dobavlja četverocijevne uređaje s crnim eloksiranim aluminijskim rešetkama, pripadajućom ventilskom opremom, crpkama za odvod kondenzata i regulacijom KaControl s KNX povezivanjem. Dio uređaja i podnih kanala izrađen je u posebnim dimenzijama prema projektnim nacrtima.
Arhitektonski projekt: 3LHD
Oprema: Kampmann Katherm HK
Uloga TDC-a: dobava opreme
Fotografije tijekom radova: Marina Poljak / TDC d.o.o.

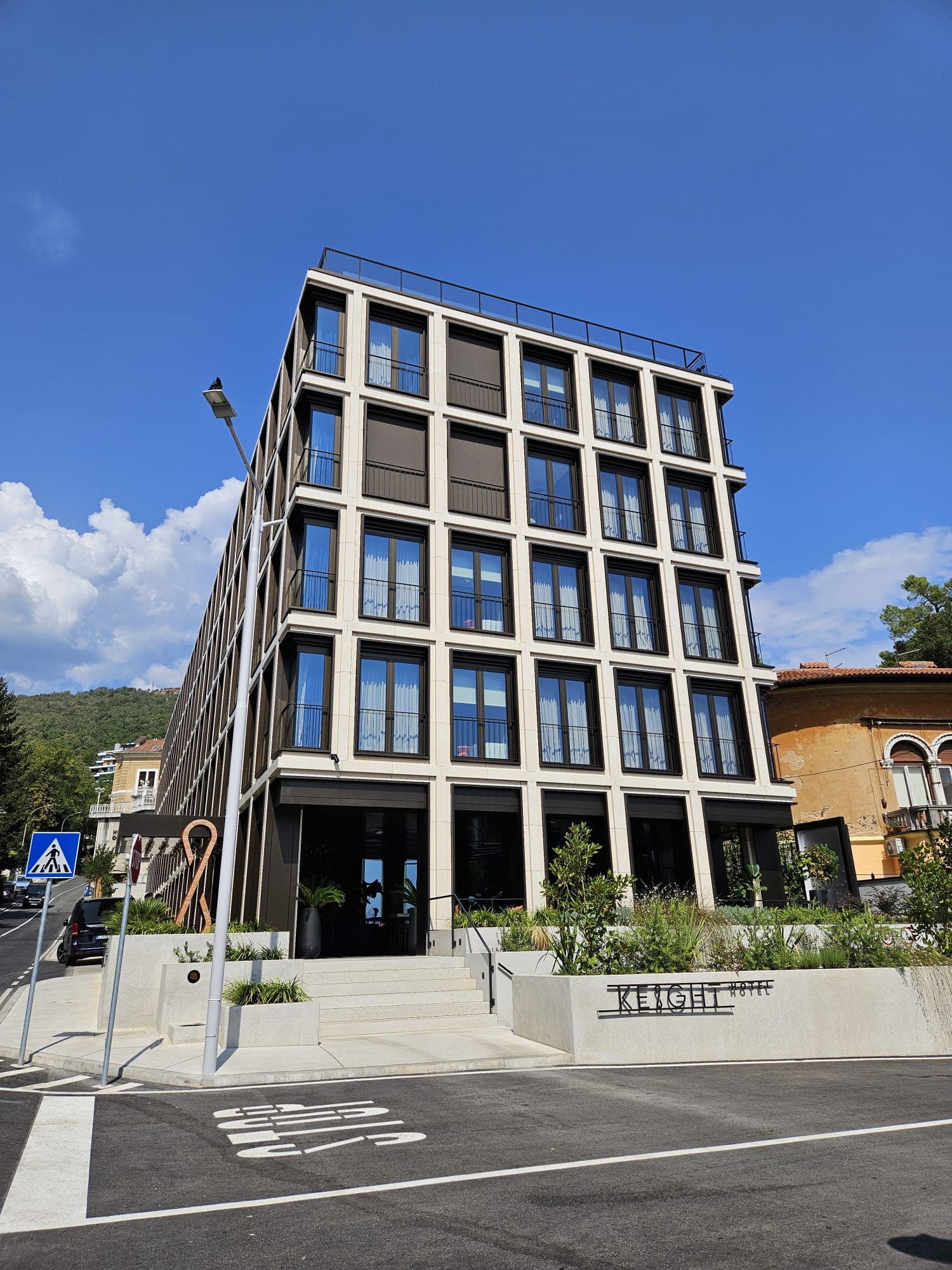

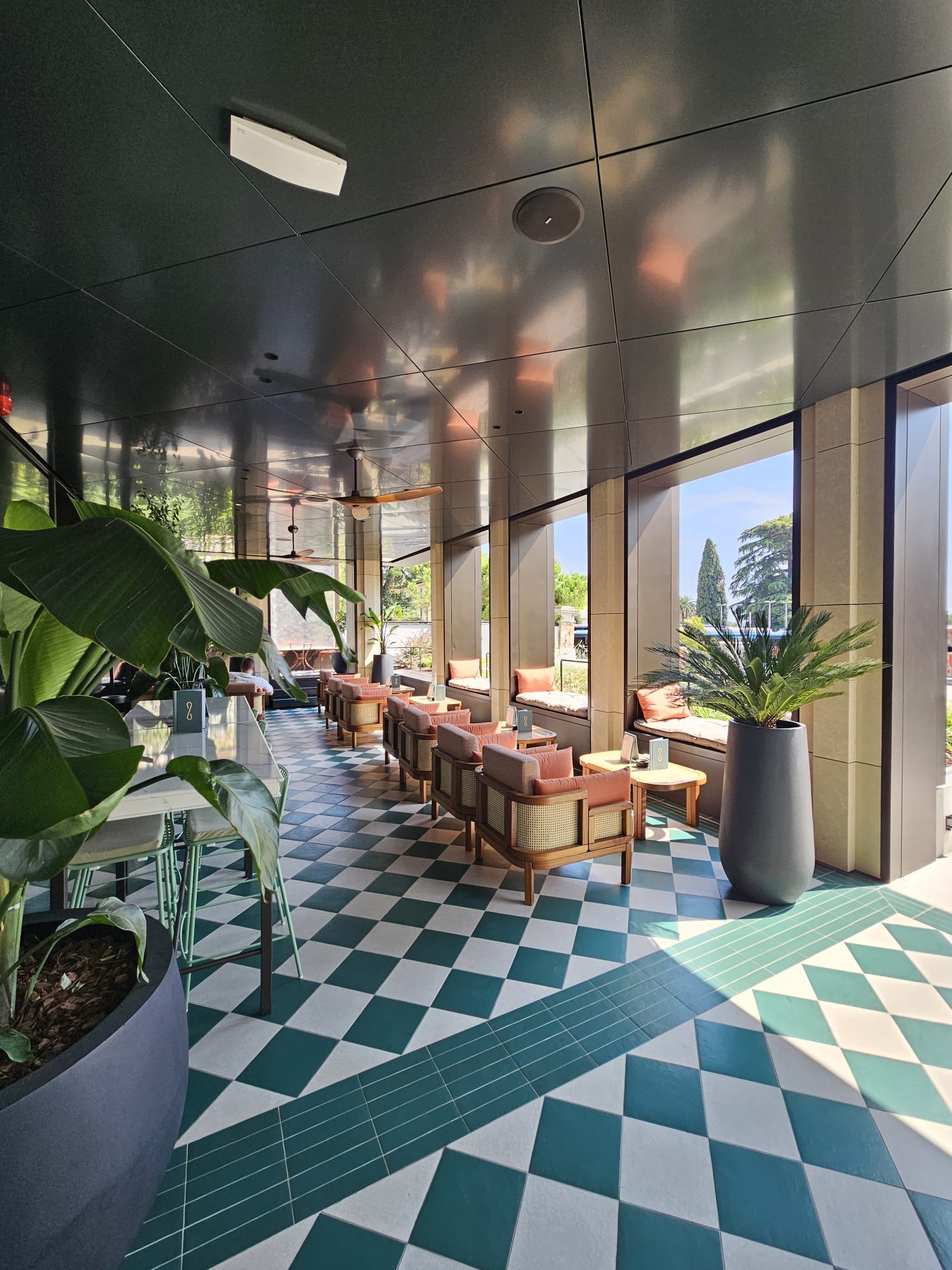

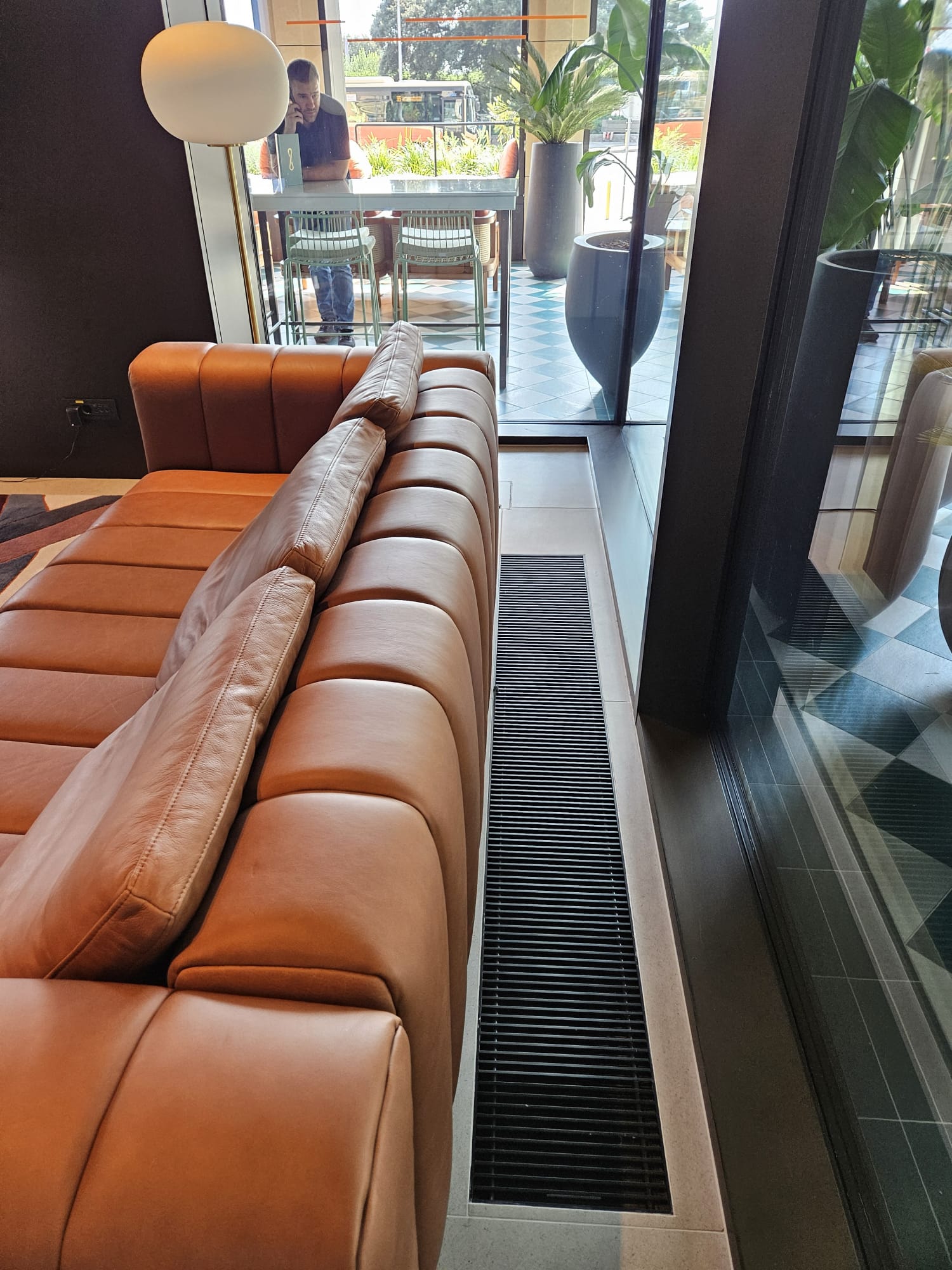

Hotel Keight
Opatija · Curio Collection by Hilton
Hotel Keight u Opatiji, arhitektonski projekt studija 3LHD, povezuje suvremeni hotelski interijer s prostorima za susrete i druženje. U lobbyju i restoranu grijanje i hlađenje osiguravaju Kampmann podni ventilokonvektori Katherm HK, uklopljeni u pod uz ostakljenje.

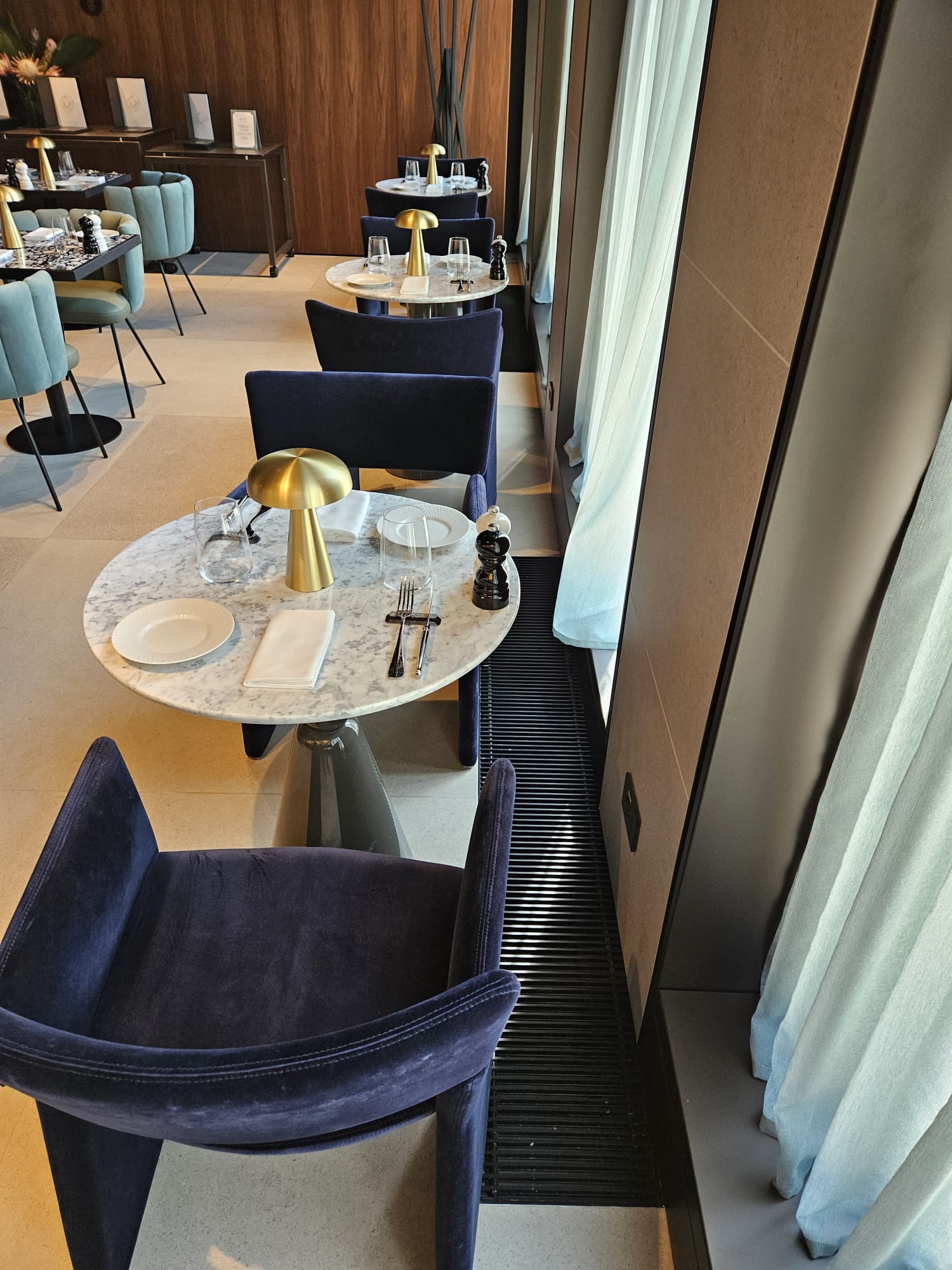

TDC je isporučio četverocijevne uređaje s pripadajućom ventilskom opremom, filtrima i regulacijom KaControl C1. Modbus kartice omogućuju povezivanje s centralnim nadzornim sustavom.
Posebnost rješenja: podna ugradnja oslobađa prostor interijera, dok aluminijske roll rešetke u prirodnoj i crnoj eloksiranoj obradi omogućuju usklađivanje s različitim dijelovima prostora.
Arhitektonski projekt: 3LHD
Projekt termotehničkih instalacija: B.E.S.T. projekt – Damir Žaja i Milena Lončar
Glavni izvođač: Kamgrad
Uloga TDC-a: isporuka Kampmann opreme
Godina isporuke: 2023.
Fotografije: Marina Poljak / TDC d.o.o.
Radisson Blu Resort & Spa
Split
Radisson Blu Resort & Spa u Splitu razvijao se kroz više faza obnove i proširenja. Dogradnja iz razdoblja 2016.–2018., prema projektu arhitekture i interijera ureda Atelier Heiss, povezala je novo hotelsko krilo s postojećom zgradom.
TDC je za hotel isporučio Kampmann ventilokonvektore Venkon za grijanje i hlađenje. Kupac opreme i partner TDC-a u prvotnoj isporuci bio je BRASS, Split.
Posebnost suradnje: podrška se nastavlja i tijekom uporabe hotela. TDC surađuje s hotelskom tehničkom službom i proizvođačem pri identifikaciji rezervnih dijelova, osigurava tehničku dokumentaciju te dobavlja originalne dijelove za postojeće Venkon EC uređaje.
Arhitektura i interijer dogradnje: Atelier Heiss ZT GmbH
Izvođač građevinskih radova dogradnje 2016.–2018.: Tekton Construction
Kupac prvotne isporuke / partner TDC-a: BRASS, Split
Oprema u referenci: Kampmann Venkon EC
Izravni kupac rezervnih dijelova: Hotel Split d.d.
Uloga TDC-a: isporuka opreme, tehnička podrška i dobava rezervnih dijelova
Fotografija: Mihneaiancu, Wikimedia Commons · izvor · CC BY-SA 4.0. Izvorna fotografija; prilagođen prikaz u kartici.
Hotel Lapad
Dubrovnik
Zračna zavjesa Kampmann UniLine ugrađena na objektu hotela u Dubrovniku.
Fotografije: TDC web galerija
Poslovni i javni objekti13 objekata
3LHD Urania
Zagreb
Podni Katherm HK i podstropni Venkon uklopljeni su u rekonstrukciju nekadašnjeg kina u javni i uredski prostor. Projekt je ostvaren u suradnji s arhitektonskim uredom 3LHD.
Detalji projekta
- Objekt
- Rekonstrukcija i prenamjena nekadašnjeg kina Urania iz 1939. u uredski i javni prostor za kulturna događanja.
- Lokacija
- Trg Eugena Kvaternika 3/3, Zagreb.
- Rekonstrukcija
- 2018.–2019.; površina građevine 1.472 m².
- Arhitektonski projekt
- Studio 3LHD.
- Projekt strojarskih instalacija
- Grga – Ivan Grgić; konzultant Termotehnika Paun – Vladimir Paun.
- Kampmann oprema
- Podni ventilokonvektori Katherm HK i podstropni ventilokonvektori Venkon za grijanje i hlađenje.
- Posebnost projekta
- Očuvana konstrukcija starog kina povezana je s novim staklenim paviljonom, atrijima i krovnim ostakljenjem. Javni prostori za radionice, predavanja i izložbe nadopunjuju uredske sadržaje i bistro.
- Opseg TDC-a
- Dobava Kampmann opreme uz tehničku podršku u suradnji na projektu.
Fotografije: Jure Živković
Žičara Sljeme
Zagreb
Za projekt Žičare Sljeme isporučeni su Kampmann Katherm QE207 podni konvektori. Diskretna podna izvedba ostavlja arhitekturu prostora u prvom planu.
Detalji projekta
- Kampmann oprema
- Katherm QE207, duljina 1.700 mm, širina 207 mm i visina 112 mm, s prirodno eloksiranim aluminijskim rolo rešetkama.
- Regulacija
- Sobni regulatori tipa 146928.
- Partner
- Pametna energija.
- Opseg TDC-a
- Dobava Kampmann opreme za grijanje.
Fotografija objekta: User4926 / Wikimedia Commons, CC0. Prikaz izrezan u kartici.
Prikaz opremeBolnica Lipik
Lipik
Dobava podnih konvektora Kampmann Katherm NK232 za grijanje prostora bolnice. Prirodna konvekcija omogućuje rad bez ventilatora.
Detalji projekta
- Isporuka
- 2022. · Katherm NK232, duljine 4.400 mm.
- Izvedba
- Visina 92 mm, širina 232 mm i prirodno eloksirane aluminijske rolo rešetke.
- Partner
- MB Instalacije.
- Opseg TDC-a
- Dobava podnih konvektora za grijanje s pripadajuće povratne zaporne ventile.
Ilustrativni prikaz serije opreme iz Kampmann / TDC kataloga; nije fotografija objekta ni nužno iste povijesne izvedbe uređaja.

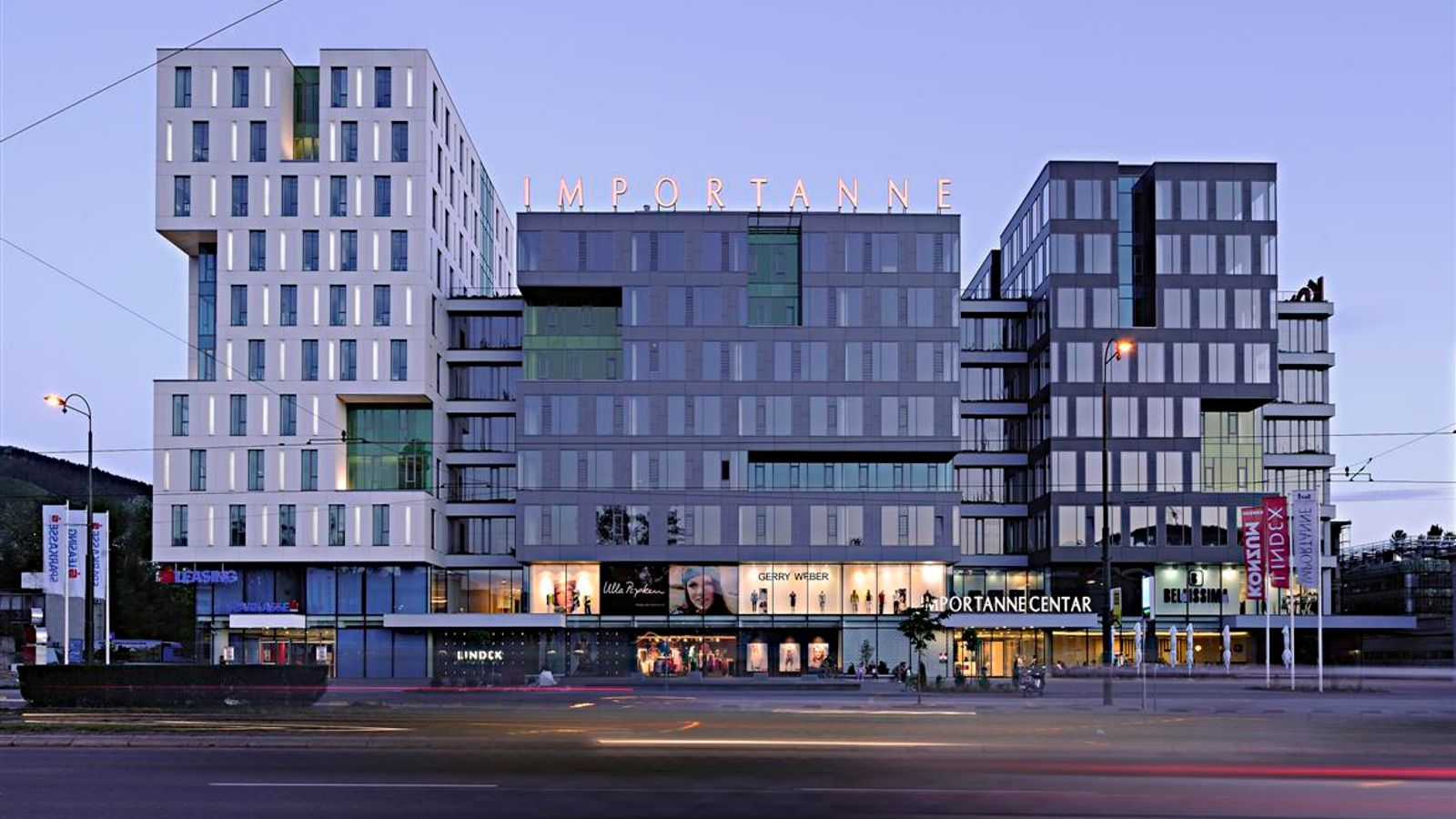

Importanne centar
Sarajevo · BiH
Velik opseg podnih ventilokonvektora Katherm HK za grijanje i hlađenje prati dugogodišnja podrška TDC-a. Oprema je izvorno isporučena izravno preko Kampmanna.
Detalji projekta
- Isporučena oprema
- 182 × Katherm HK340: 27 uređaja duljine 1.250 mm i 155 uređaja duljine 2.000 mm; ukupno 343,75 m.
- Izvedba
- Dvocijevni sustav grijanja i hlađenja; širina 340 mm, visina 132 mm i prirodno eloksirane aluminijske rolo rešetke.
- Uloga TDC-a
- Dugogodišnja tehnička podrška i opskrba rezervnim dijelovima, koja traje i danas. Izvorna dobava provedena je izravno preko Kampmanna.
Fotografija objekta: materijal dostavljen TDC-u.
Prikaz opremeHrvatske ceste – Ispostava Osijek
Osijek · Vukovarska 122
Parapetne obloge Kampmann izrađene prema izmjeri i nacrtima usklađene su s rasterom poslovne zgrade. Referenca ističe prilagodbu dimenzija, završne obrade i funkcionalnih detalja arhitekturi interijera.
Detalji projekta
- Isporuka
- 2005. · ukupno 89,439 m parapetnih obloga: prizemlje 42,575 m i prvi kat 46,864 m.
- Posebna izvedba
- Praškasto lakirani čelični lim RAL 1015; širina 320 mm, visina 1.065 mm u prizemlju i 841 mm na prvom katu.
- Detalji
- Izlazne rešetke, kutni i prednji paneli, podatkovni kanal te završne podnožne letvice.
- Opseg
- Izmjera Kampmannova tehničara na objektu, nacrti i dobava obloga po mjeri kroz TDC.
Primjer parapetne opreme iz Kampmann kataloga; nije fotografija objekta Hrvatskih cesta.
Prikaz opremeErste banka – Tratinska
Zagreb · Tratinska 1
Čelični konvektori Kampmann različitih duljina odabrani su za grijanje prostora banke u Tratinskoj ulici, uz pripadajuće konzole i termostatsku opremu.
Detalji projekta
- Isporuka
- 2006. · čelični konvektori prilagođenih duljina.
- Izvedba
- Pocinčani čelični konvektori, jednoslojne i dvoslojne izvedbe; tipovi 17201, 21202 i 13151.
- Partner
- Energon.
- Opseg TDC-a
- Dobava konvektora za grijanje, konzola, priključnih garnitura i termostatskih glava.
Ilustrativni prikaz serije opreme iz Kampmann / TDC kataloga; nije fotografija objekta ni nužno iste povijesne izvedbe uređaja.

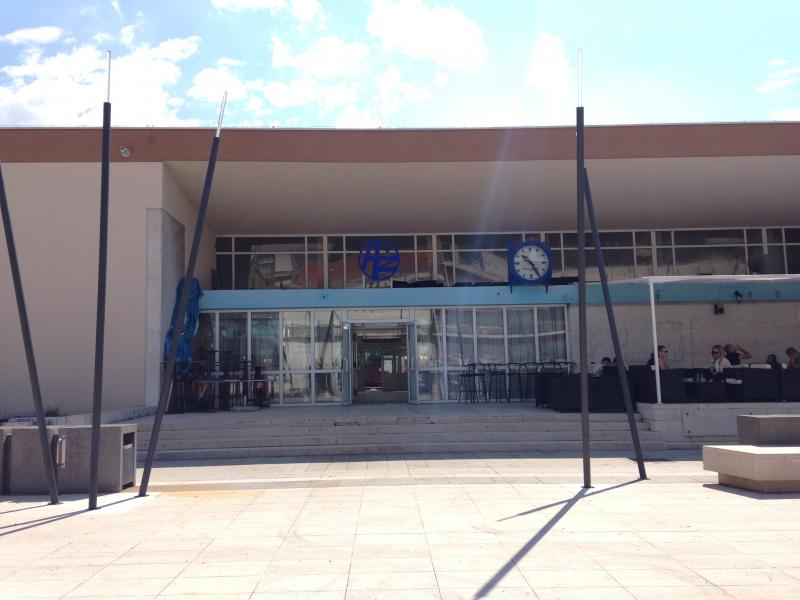

Kolodvorska zgrada Knin
Knin · Trg Ante Starčevića 2
Horizontalne zračne zavjese Kampmann UniLine 260 isporučene su za kolodvorsku zgradu u Kninu, uz regulaciju i pribor za ugradnju.
Detalji projekta
- Kampmann oprema
- UniLine 260, veličina 20, osnovna jedinica tipa 520330 u horizontalnoj izvedbi.
- Pripadajuća oprema
- Zidne konzole, trostupanjske sklopke ljeto/zima, termoelektrični zaporni ventili i ventili za ograničenje temperature ispuhanog zraka.
- Opseg TDC-a
- Dobava zračnih zavjesa s pripadajućom regulacijom i priborom.
Fotografija objekta: Wijkstrar / Wikimedia Commons, CC BY-SA 4.0. Prikaz izrezan u kartici.
Ortovista Poliklinika, Podgora
Podgora
Isporuka podnih i stropnih ventilokonvektora Kampmann.
Logotip Ortoviste objavljen uz dopuštenje.

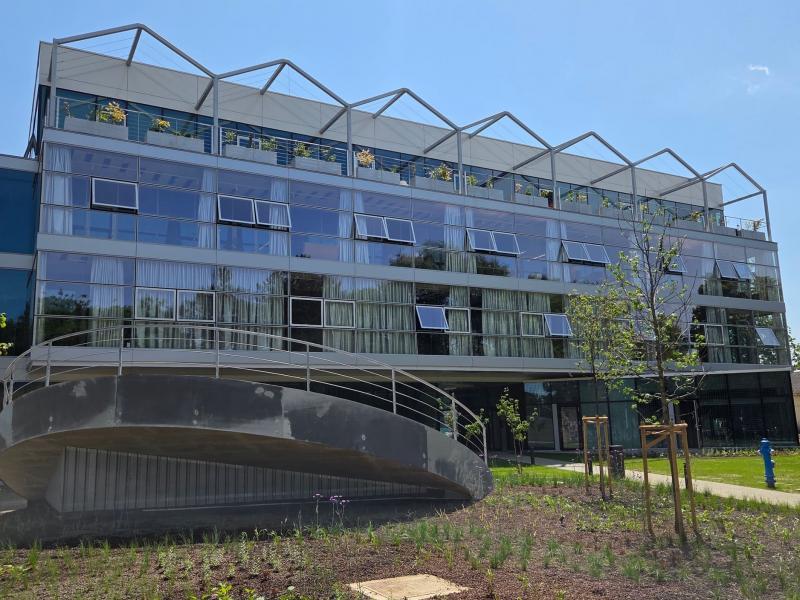

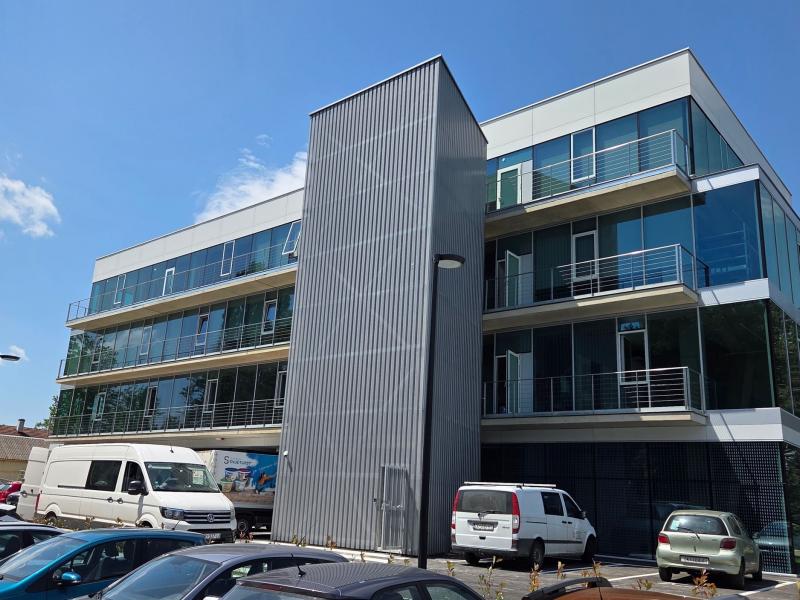

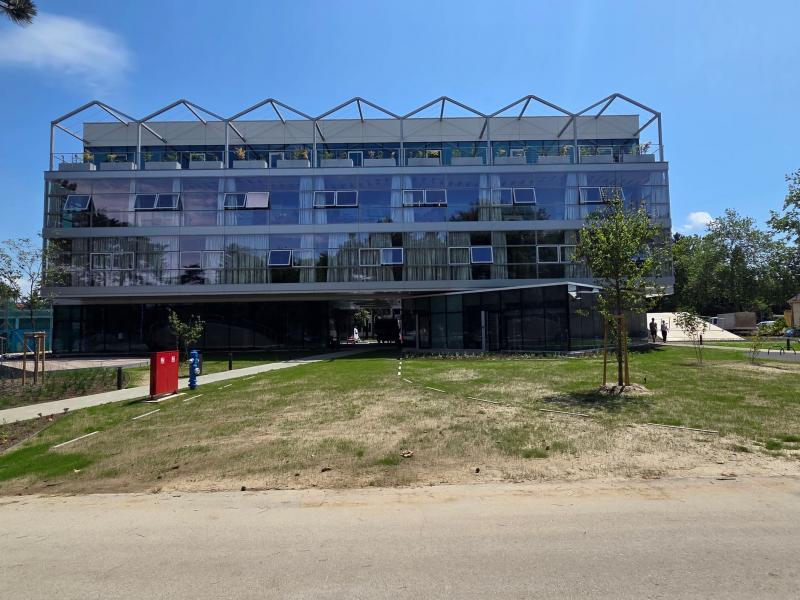

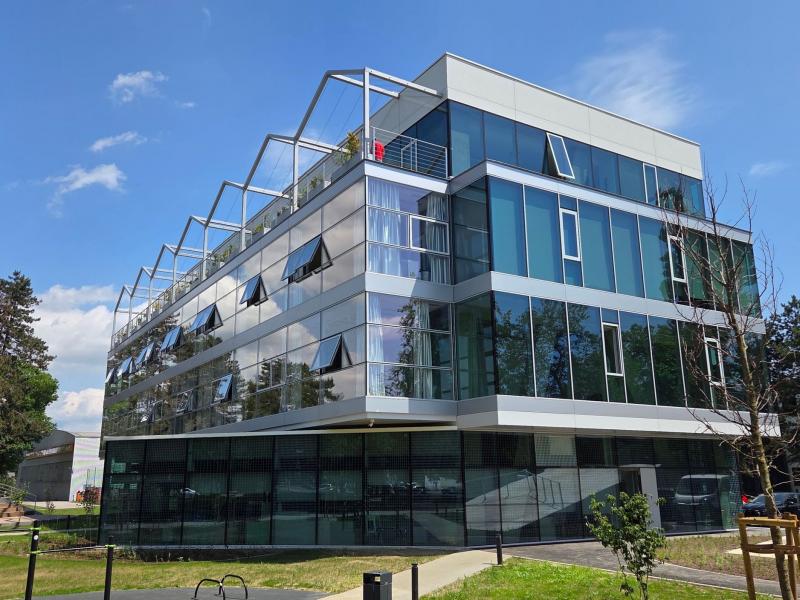

NTH Mobile
Varaždin
Za poslovnu zgradu NTH Mobile isporučeno je 55 podnih ventilokonvektora Kampmann Katherm HK u četverocijevnoj izvedbi za grijanje i hlađenje. Podna ugradnja omogućuje diskretno uklapanje opreme uz ostakljena pročelja.
Detalji projekta
- Objekt
- Poslovna zgrada NTH Mobile, Varaždin.
- Isporuke 2024.–2025.
- 52 uređaja u lipnju 2024. i dodatna 3 u siječnju 2025.; ukupno 55 uređaja, ukupne duljine 140,3 m.
- Kampmann oprema
- Katherm HK, četverocijevna izvedba, visina kanala 130 mm i širina 320 mm, s aluminijskim rolo rešetkama u prirodno eloksiranoj izvedbi.
- Raspored duljina
- 1.200 mm: 2 kom.; 1.700 mm: 12 kom.; 2.000 mm: 3 kom.; 2.500 mm: 5 kom.; 3.000 mm: 33 kom.
- Pripadajuća oprema
- 55 ventilskih kompleta za četverocijevni sustav s pogonima 24 V. Dodatna isporuka uključuje i 3 filtra usisnog zraka.
- Suradnja
- TDC – dobava Kampmann opreme; KOS d.o.o., Kotoriba – naručitelj i partner na projektu.

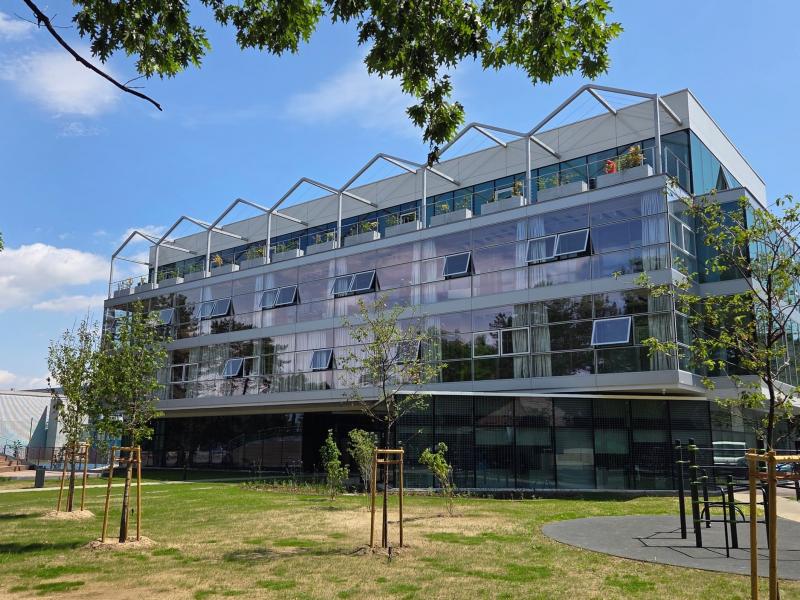

Fotografije objekta iz dostavljene TDC projektne arhive, lipanj 2025.
Hyundai centar
Beograd, Srbija
Četverocijevni podni ventilokonvektori Katherm HK za grijanje i hlađenje objekta.
Fotografije: TDC web galerija
Restoran Plato
Zagreb
Četverocijevni podni ventilokonvektori Katherm HK za grijanje i hlađenje restorana.
Fotografije: TDC web galerija
Hypo centar – poslovni i wellness prostori
Zagreb
Podno kanalno grijanje s EC ventilatorima Katherm QK u poslovnim i wellness prostorima. Poslovni dio i wellness prikazani su kao jedan kompleks.
Fotografije: TDC web galerija
Prikaz opremePrenamjena postojećih podnih kanala – Osijek
Osijek
Tehnička razrada i dobava konvektora Kampmann Katherm QK nano za zamjenu postojećih Katherm NK. Rješenje je prilagođeno ugradnji u postojeće podne kanale uz zadržavanje rešetki, usklađenje dimenzija i rasporeda uređaja te prilagodbu regulacije.
Ilustrativni prikaz serije uređaja; nije fotografija objekta. Izvor: Kampmann / TDC katalog.
Obrazovne ustanove3 objekta
Filozofski fakultet
Zagreb · Ivana Lučića 3
Grijanje podnim konvektorima prirodne konvekcije: Kampmann Katherm NK272 uređaji ugrađuju se u pod i ostavljaju slobodan prostor uz ostakljenje.
Detalji projekta
- Isporuka
- 2006. · podni konvektori Katherm NK272.
- Izvedba
- Duljine prilagođene prostoru; širina 272 mm i visina 92 mm, s kanalom od nehrđajućeg čelika i rešetkom.
- Opseg TDC-a
- Dobava uređaja za grijanje, ventilskih priključaka, termostatskih glava i sustava podešavanja visine.

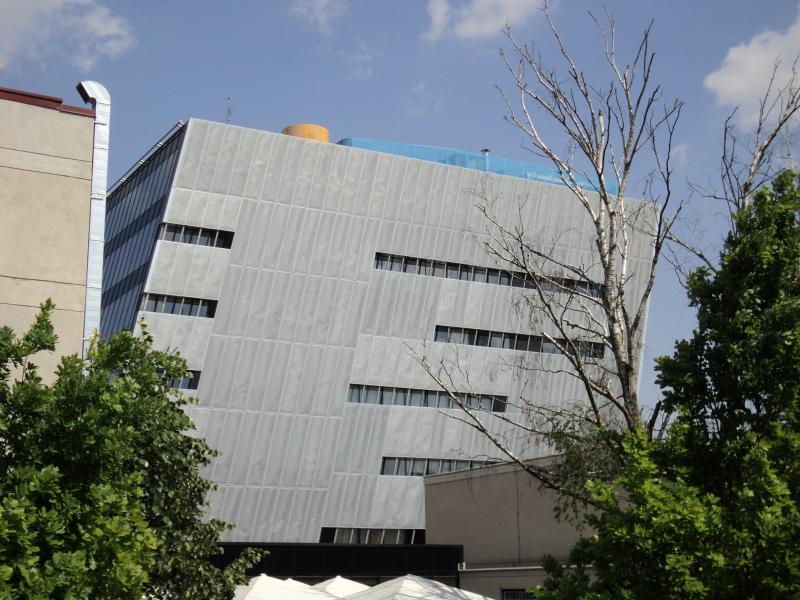

Fotografija knjižnice Filozofskog fakulteta: Flammard / Wikimedia Commons, CC BY-SA 3.0. Prikaz izrezan u kartici.
Dječji vrtić Leptirić
Zagreb
Dobava Kampmann opreme za dječji vrtić. Proizvođač je potvrdio otpremu opreme 2023. godine.
Centar za odgoj i obrazovanje Slava Raškaj
Zagreb
U sklopu adaptacije Centra za odgoj i obrazovanje Slava Raškaj u Zagrebu, TDC je 2009. isporučio 132 Kampmann Venkon ventilokonvektora za grijanje i hlađenje. Različite izvedbe prilagođene su uličnoj zgradi, kuhinji i praonici.
Detalji projekta
- Objekt
- Centar za odgoj i obrazovanje Slava Raškaj, Nazorova 47, Zagreb.
- Isporuke 2009.
- 60 uređaja u prvoj isporuci 30. ožujka i 72 uređaja u drugoj isporuci 11. svibnja; ukupno 132 ventilokonvektora.
- Kampmann oprema
- Dvocijevni recirkulacijski ventilokonvektori Venkon s elektromehaničkom regulacijom: 39 zidnih uređaja te 93 uređaja serije 3 u različitim veličinama i izvedbama.
- Izvedbe i ugradnja
- 16 uređaja sa stropnim oblogama za adaptaciju kuhinje; 77 uređaja s pripadajućim samostojećim oblogama i posudama za kondenzat; 39 zidnih uređaja, od kojih 36 s oblogama i 3 s elastičnim priključcima te usisnim i izlaznim rešetkama.
- Pripadajuća oprema
- Za 16 stropnih uređaja isporučene su kondenzatne posude i ugrađene pumpe za odvod kondenzata. Obloge su u izvedbama RAL 9016 i RAL 9016/9006.
- Opseg TDC-a
- Dobava Kampmann opreme za adaptaciju ustanove.
Fotografije: TDC web galerija
Industrija i proizvodnja7 objekata
Prikaz opremePfizer (Pliva)
Savski Marof
Za projekt Pfizer (Pliva) u Savskom Marofu isporučeni su Kampmann TIP grijači zraka s pripadajućom regulacijom i nosačima.
Detalji projekta
- Isporuka
- 2021. · Kampmann TIP, tip 553036, s Cu/Al izmjenjivačem, u dvostupanjskoj izvedbi 400 V.
- Pripadajuća oprema
- Dvostupanjski trofazni regulatori 10 A i univerzalni nosači.
- Suradnja
- TIN OBJEKT d.o.o. – primatelj opreme.
- Opseg TDC-a
- Dobava opreme za grijanje.
Ilustrativni prikaz serije opreme iz Kampmann / TDC kataloga; nije fotografija objekta ni nužno iste povijesne izvedbe uređaja.
Prikaz opremeKončar električna vozila
Zagreb
Kampmann Airblock-FG odsisne jedinice s filtarskim modulima i višestupanjskom regulacijom isporučene su za ventilaciju prostora Končar električnih vozila.
Detalji projekta
- Isporuka
- 2008. · odsisne jedinice Airblock-FG, tip 1501004, trofazna izvedba 400 V / 50 Hz.
- Filtracija i regulacija
- Filtarske jedinice G4/EU4 i petostupanjski trofazni regulatori tipa 30754, 8 A.
- Opseg TDC-a
- Dobava opreme za odsisnu ventilaciju.
Ilustrativni prikaz Airblock sustava iz Kampmann kataloga; nije fotografija Končarova objekta ni potvrđene izvedbe iz 2008.

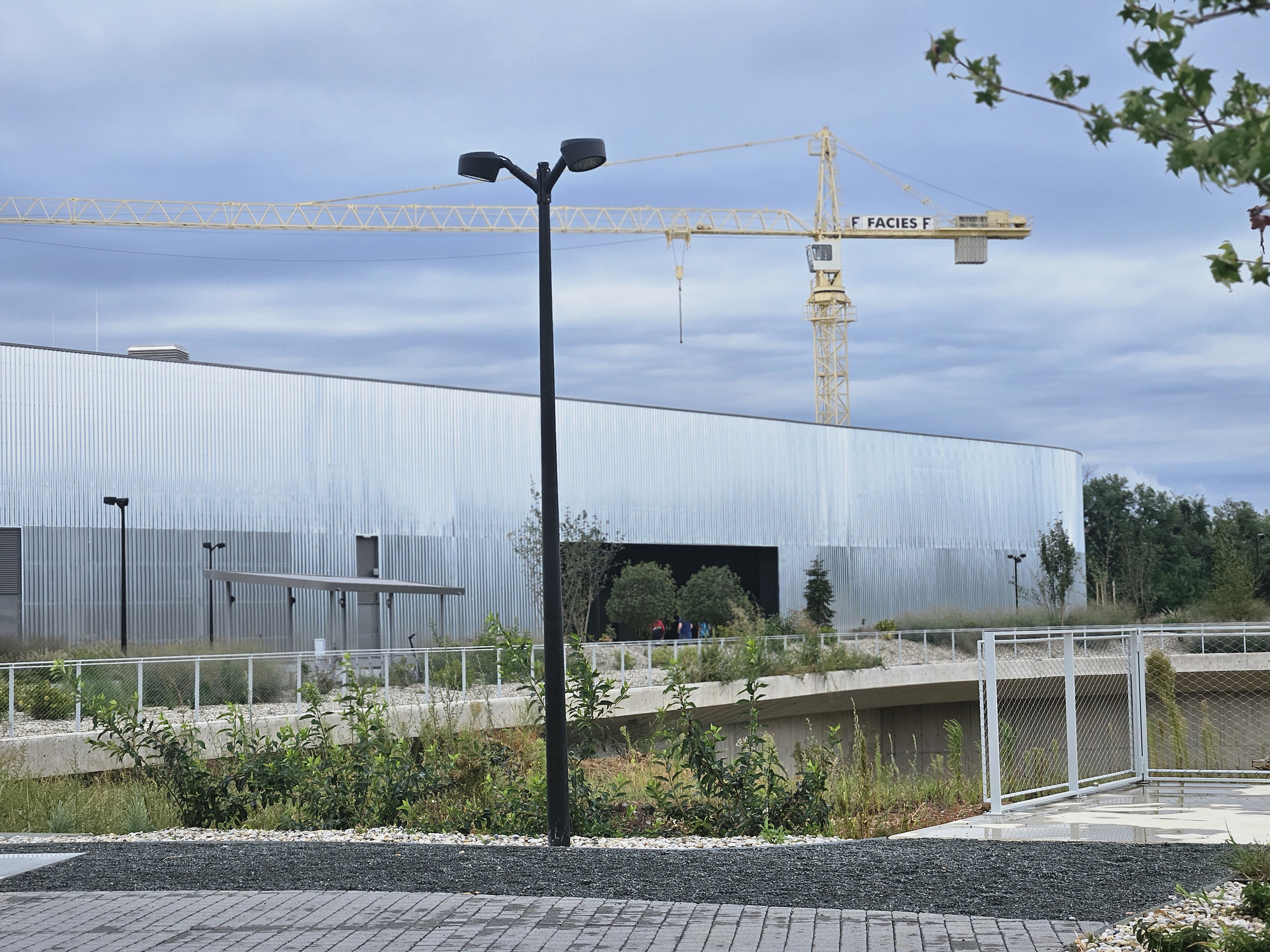

Proizvodni pogon Kampusa Rimac
Sveta Nedelja
Za projekt proizvodnog pogona Kampusa Rimac, arhitektonskog studija 3LHD, TDC je isporučio Kampmann podne konvektore Katherm QK i Katherm QK nano za grijanje.
Oprema je izrađena u posebnim dimenzijama prema projektnim nacrtima, uz povezivanje uređaja u kontinuirane nizove i prilagođene rešetke. Isporuka uključuje pripadajuću ventilsku opremu i regulaciju KaControl s Modbus povezivanjem na sustav upravljanja zgradom.
Arhitektonski projekt: 3LHD
Projekt strojarskih instalacija: B.E.S.T. projekt
Uloga TDC-a: isporuka opreme
Fotografije: Marina Poljak / TDC d.o.o.
Prikaz opremeLonza Dolphin – zgrada 413
Stein, Švicarska
Isporuka uređaja Kampmann TOP, TOP C i Ultra Allround.
Ilustrativni prikaz serije uređaja; nije fotografija objekta. Izvor: Kampmann.
Prikaz opremeLonza Dolphin – zgrada 414
Stein, Švicarska
Isporuka uređaja Kampmann TOP C za grijanje i hlađenje.
Ilustrativni prikaz serije uređaja; nije fotografija objekta. Izvor: Kampmann.
Prikaz opremeLonza Dolphin – zgrada 415
Stein, Švicarska
Isporuka uređaja Kampmann TOP C, uključujući dodatnu narudžbu.
Ilustrativni prikaz serije uređaja; nije fotografija objekta. Izvor: Kampmann.
Vetropack Straža
Hum na Sutli
Parapetni i stropni ventilokonvektori Venkon s oblogom, uz rashladnik. TDC-ova objavljena referenca navodi oko 55 uređaja.
Fotografije: TDC web galerija
Stambeni objekti15 objekata
__velika.jpg)
__velika.jpg)

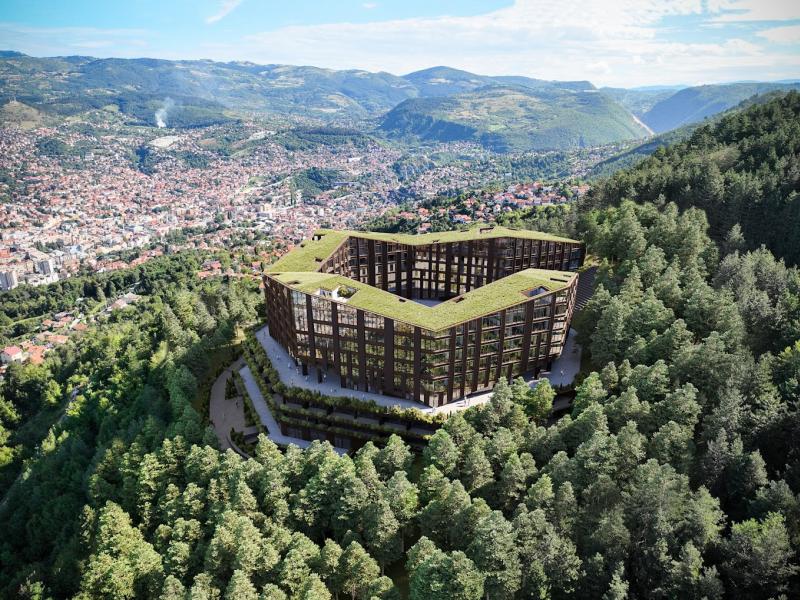

Green Roof Gardens
Trebević · Sarajevo, BiH
Za kompleks Roof Gardens isporučeno je 99 podnih ventilokonvektora Katherm HK s brončanim aluminijskim rolo rešetkama, uz pripadajući pribor i tehničku podršku.
Detalji projekta
- Objekt
- Stambeno-poslovni kompleks Roof Gardens na Trebeviću, Sarajevo.
- Isporuka 2024.
- 99 podnih ventilokonvektora Kampmann Katherm HK, isporučenih u dvije faze tijekom rujna 2024. (43 + 56 uređaja), ukupne duljine 232,62 m.
- Izvedba
- Dvocijevni sustav za grijanje i hlađenje; visina kanala 130 mm i širina 320 mm, lijevi priključak. Aluminijske rolo rešetke u brončano eloksiranoj izvedbi E6/bronze.
- Pripadajuća oprema
- 99 tvornički ugrađenih pumpi za odvod kondenzata, 99 ventilskih kompleta s aktuatorima 230 V, 99 filtara na dovodu zraka te zaštitni pokrovi za fazu montaže.
- Projektant
- G. Planinko Puhta, Proklima, Sarajevo.
- Suradnja
- TI-Termoenergetski Inžinjering d.o.o., Sarajevo.
- Opseg TDC-a
- Dobava Kampmann opreme i pripadajućeg pribora, tehnička podrška te naknadne dopune i rezervni dijelovi.
Pregled duljina i količina
| Duljina uređaja | Količina |
|---|---|
| 915 mm | 8 kom. |
| 1.200 mm | 7 kom. |
| 1.700 mm | 2 kom. |
| 2.000 mm | 15 kom. |
| 2.500 mm | 35 kom. |
| 3.000 mm | 32 kom. |
| Ukupno | 99 kom. |

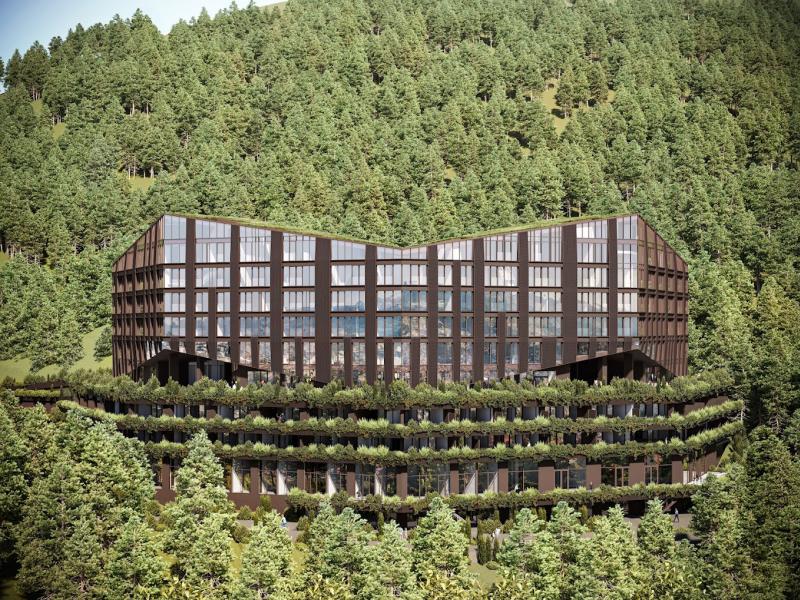

Prikazi kompleksa i interijera iz dostavljenih projektnih materijala.
Zamet Gardens Residence
Rijeka
Isporuka stropnog uređaja Kampmann KaDius s regulacijom KaControl i KNX povezivanjem.
Vizualizacija objekta: materijal dostavljen TDC-u.
Kurija Hrašće
Hrašće · Zagreb · 2011.
Dobava podnih konvektora Kampmann Katherm NK u posebnoj izvedbi, s linearnim rešetkama od nehrđajućeg čelika. Spojeni kanali izvedeni su s kontinuiranom rešetkom bez razdjelnih prečki.
Partner: Zlaring.
Fotografija objekta: materijal dostavljen TDC-u.
Objekt Maksimirska
Zagreb
Podni konvektori Katherm NK za grijanje prirodnom konvekcijom.
Fotografije: TDC web galerija
Objekt Orehovečki brijeg
Zagreb
Podno kanalno grijanje s uređajima Katherm QK i EC ventilatorima.
Fotografije: TDC web galerija
Obiteljska kuća Bulatova
Zagreb
Podni ventilokonvektori Katherm HK za grijanje i hlađenje.
Fotografije: TDC web galerija
Privatni stan Vrbik
Zagreb
Podni konvektori Katherm QK u stambenom prostoru.
Fotografije: TDC web galerija
Obiteljska kuća Pavlinovićeva
Zagreb
Podni konvektori Katherm QK s EC ventilatorima i drvenom rešetkom prilagođenom interijeru.
Fotografije: TDC web galerija
Stan Nazorova
Zagreb
Podno kanalno grijanje izvedeno uređajima Katherm QK nano s EC ventilatorima.
Fotografije: TDC web galerija
Obiteljska kuća Jastrebarsko
Jastrebarsko
Četverocijevni podni ventilokonvektori Katherm HK za grijanje i hlađenje.
Fotografije: TDC web galerija
Privatni stan u centru Zagreba
Zagreb
Podni konvektori Katherm QX integrirani u stambeni interijer.
Fotografije: TDC web galerija
Obiteljska kuća Kajzerica
Zagreb
Podno kanalno grijanje s uređajima Katherm QX i EC ventilatorima.
Fotografije: TDC web galerija
Obiteljska kuća Trnje
Zagreb
Uređaji Katherm QX s EC ventilatorima za podno kanalno grijanje.
Fotografije: TDC web galerija
Obiteljska kuća Gračani
Zagreb
Kombinacija podnih konvektora i stropnih ventilokonvektora Venkon.
Fotografije: TDC web galerija
Privatna vila Šestinski vrh
Zagreb
Podni konvektori Katherm NX za grijanje prirodnom konvekcijom, s drvenom rešetkom.
Fotografije: TDC web galerija
TDC showroomi2 objekta
TDC showroom Bijenička
Zagreb
Vlastiti demonstracijski prostor TDC-a s podnim ventilokonvektorima Katherm HK.
Prvi objekat opremljen još 2004. godine:
Tada ugrađeni uređaji i danas u punoj i efikasnoj funkciji.
Galerija prikazuje ugradnju opreme u interijer.
Fotografije: TDC web galerija
TDC showroom Dvorničićeva
Zagreb
Vlastiti demonstracijski prostor s uređajima Venkon S i Venkon C, regulacijom KaControl. Naknadno dopunjen sa Katherm HK, KaDeck te novijim izvedbama Venkon ventilokonvektora.
Objekat opremljen 2012.godine te nadopunjen adaptacijom 2019.godine
Galerija prikazuje i primjer diskretne ugradnje ventilokonvektora iza medijapan obloge.
Fotografije: TDC galerija; fotografija dječje sobe: Berislava Picek/Hanza Media
__velika.jpg "2023-11-24 (1)")
__velika.jpg "2023-11-24 (2)")
