Objavljeno: 16. 10. 2026 - 6:48 Ograničen prostor uz baze stupova i postojeće instalacije zahtijevao je posebno rješenje za ugradnju podnih ventilokonvektora u Hotelu Marjan u Splitu. Rješenje je razrađeno u suradnji Alfa Therma, TDC-a i Kampmanna.
Izazov na gradilištu

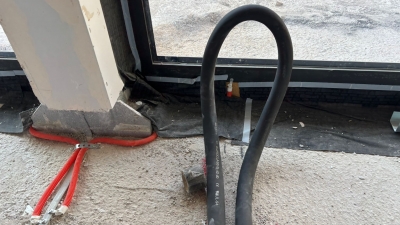

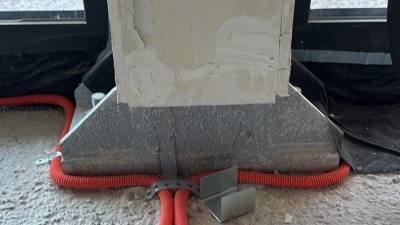

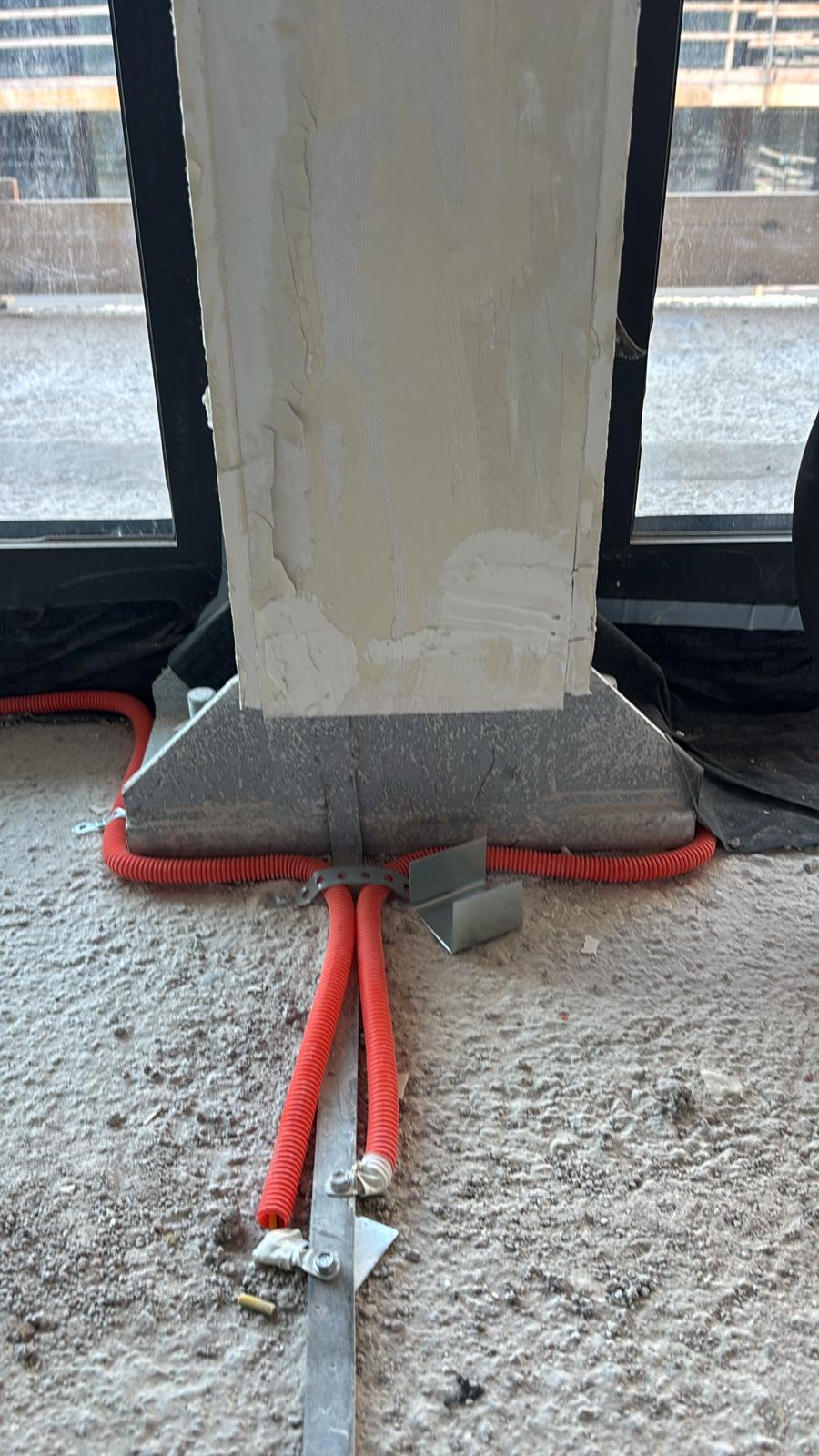

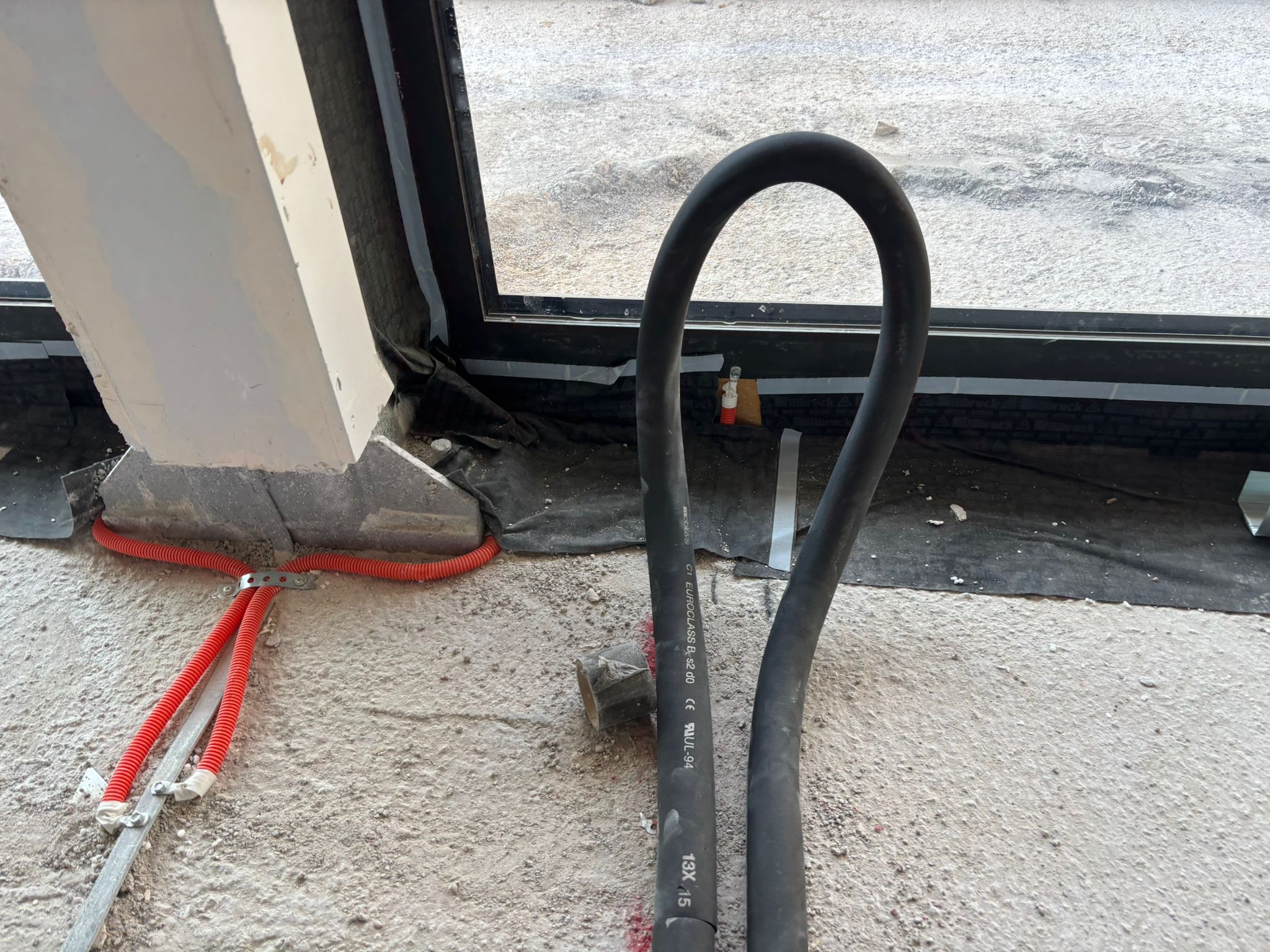

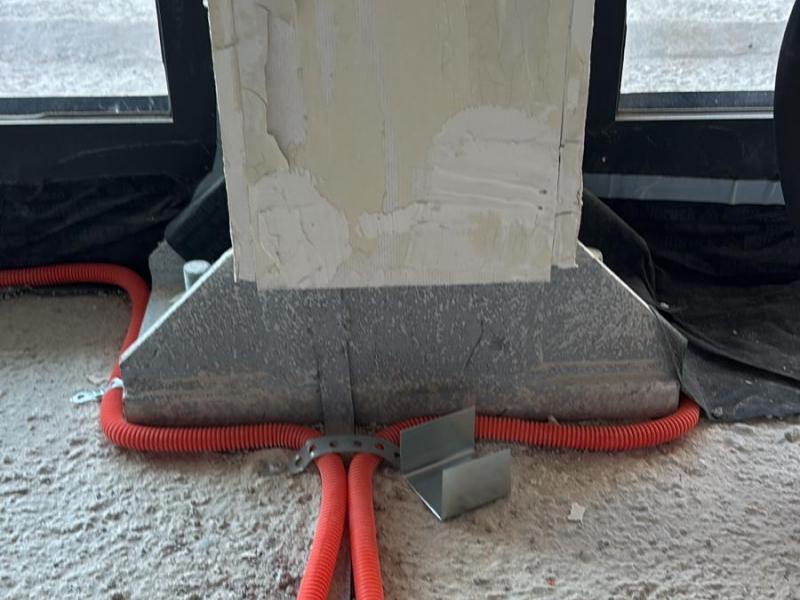

Uz ostakljenje se nalaze proširene baze stupova, hidroizolacijski slojevi i instalacijske trase. Ti detalji ograničavaju raspoloživ prostor za smještaj i završetak podnih kanala. Fotografije s gradilišta prikazuju početno stanje koje je trebalo uzeti u obzir pri tehničkoj razradi.
Opseg posebne izvedbe: 52 elementa na dvije etaže
Posebna izvedba za etaže Level 1 i Level 2 obuhvaća ukupno 52 elementa podnih kanala, ukupne duljine 87,655 m. Od toga je 28 elemenata s konvektorom i 24 prazna kanala. Svaka etaža obuhvaća 26 elemenata, s duljinama prilagođenima pojedinim pozicijama.
Riječ je o opsežnoj razradi niza pozicija prema izmjerama: kanali su široki 320 mm i visoki 130 mm, uz crno eloksirane završne profile i pripadajuće rolo rešetke. Elementi s konvektorom predviđeni su u četverocijevnoj izvedbi s regulacijom C1 i KNX povezivanjem.
Primjer prilagodbe unutar zadanih dimenzija

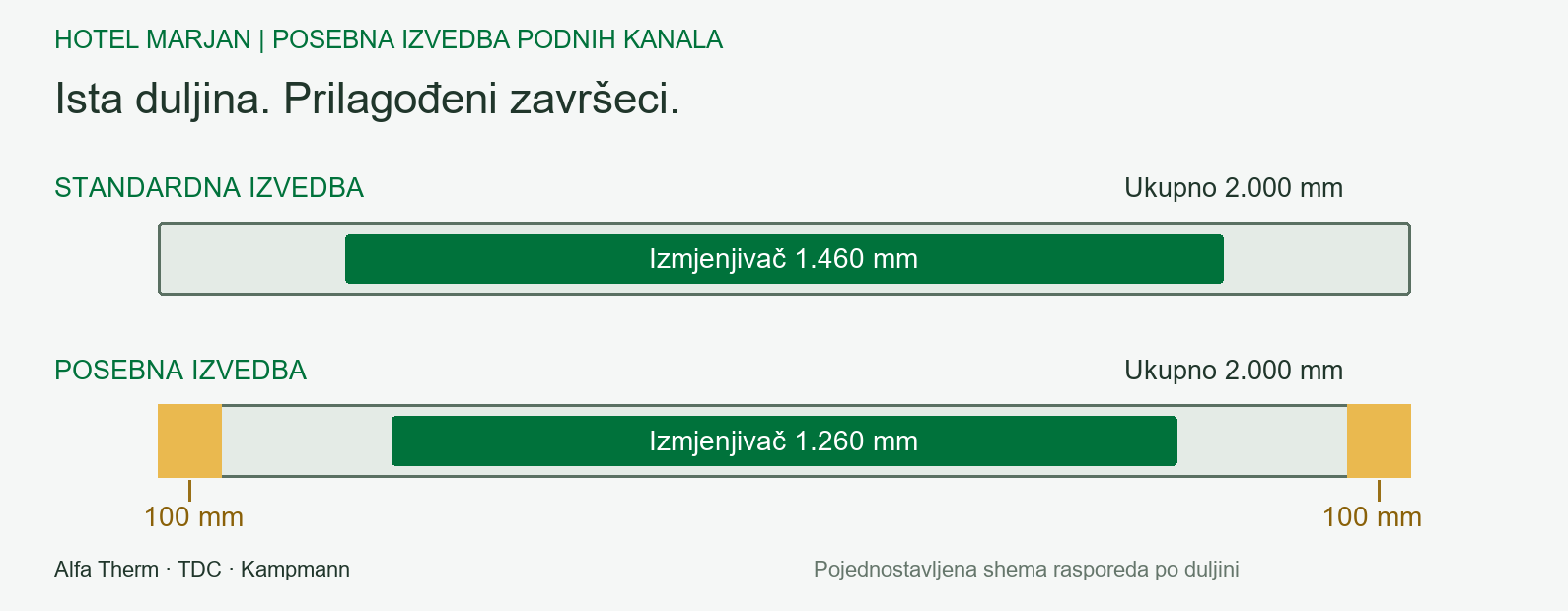

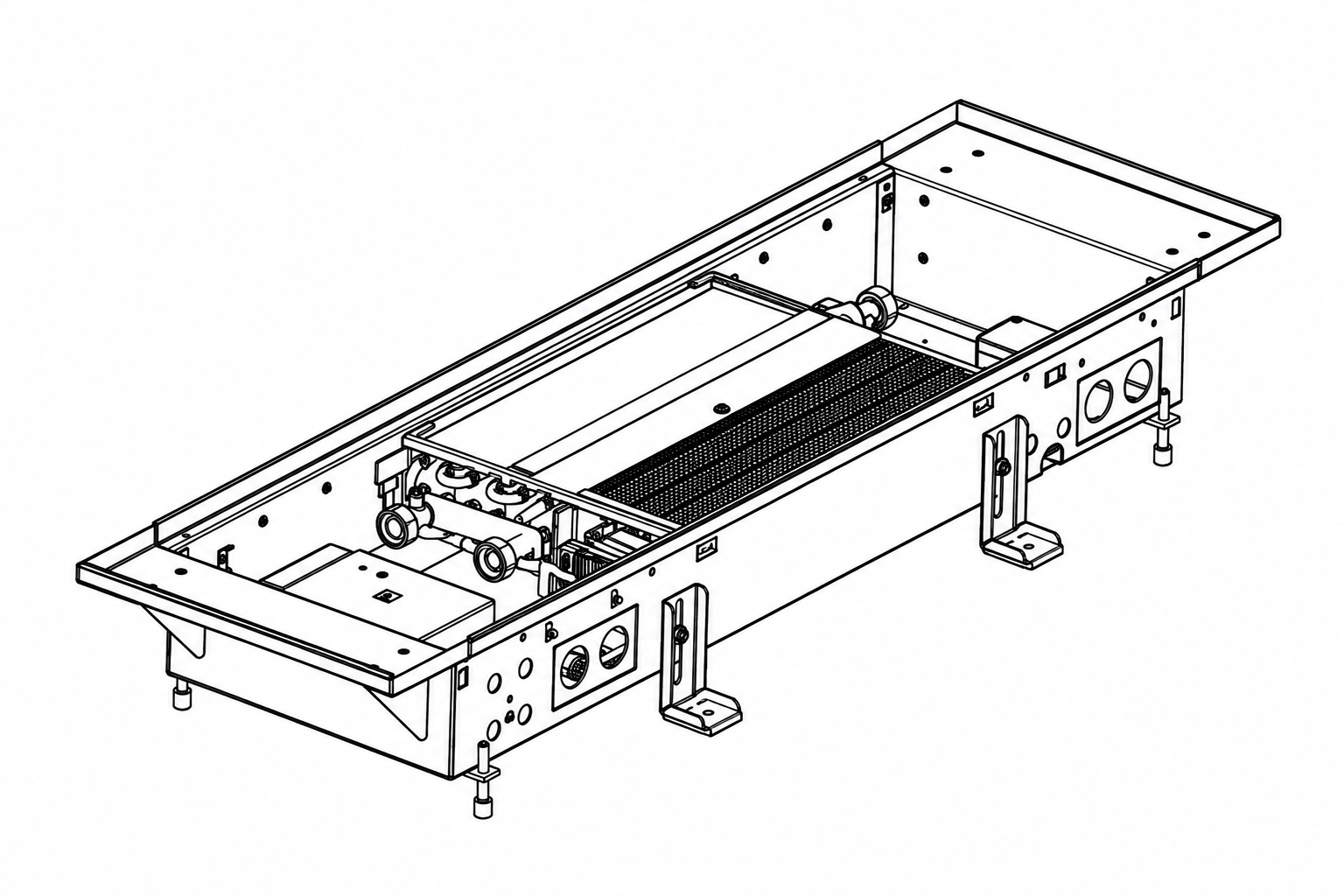

Za dio uređaja Kampmann Katherm HK razrađeni su prilagođeni završni dijelovi kanala. Usporedba standardne i posebne izvedbe za uređaj duljine 2.000 mm pokazuje kako se unutarnji raspored prilagođava detalju ugradnje, uz zadržavanje ukupne duljine.
| Detalj | Standardna izvedba | Posebna izvedba |
|---|---|---|
| Ukupna duljina uređaja | 2.000 mm | 2.000 mm |
| Duljina izmjenjivača | 1.460 mm | 1.260 mm |
| Završni dijelovi | Standardni detalj | Prilagodba po 100 mm na oba kraja |
Usporedba prema projektnoj dokumentaciji za prikazanu izvedbu duljine 2.000 mm.
Od stanja na gradilištu do tvorničke razrade
Posebno rješenje razvijeno je usklađivanjem građevinskih detalja, instalacija i mogućnosti tvorničke izvedbe. Suradnja Alfa Therma, TDC-a i Kampmanna omogućila je razradu podnih kanala prema konkretnim zahtjevima ugradnje.
Suradnja na posebnom tehničkom rješenju: Alfa Therm, TDC i Kampmann
Oprema: Kampmann Katherm HK
Dobava opreme: TDC d.o.o.
Pogledajte referencu Hotela Marjan i ostale hotelske projekte
