Objavljeno: 07. 12. 2021 - 12:00 Kako klimatizirati prostor uz veliko ostakljenje, a zadržati otvoren pogled i ugodan boravak? Kampmannova reportaža iz 2021. povezuje dva primjera: stambeni toranj Antares u Barceloni i poslovnu zgradu u Jekaterinburgu. U oba je primijenjen Katherm HK, uz različite projektne uvjete.
Barcelona: klimatizacija koja prati arhitekturu

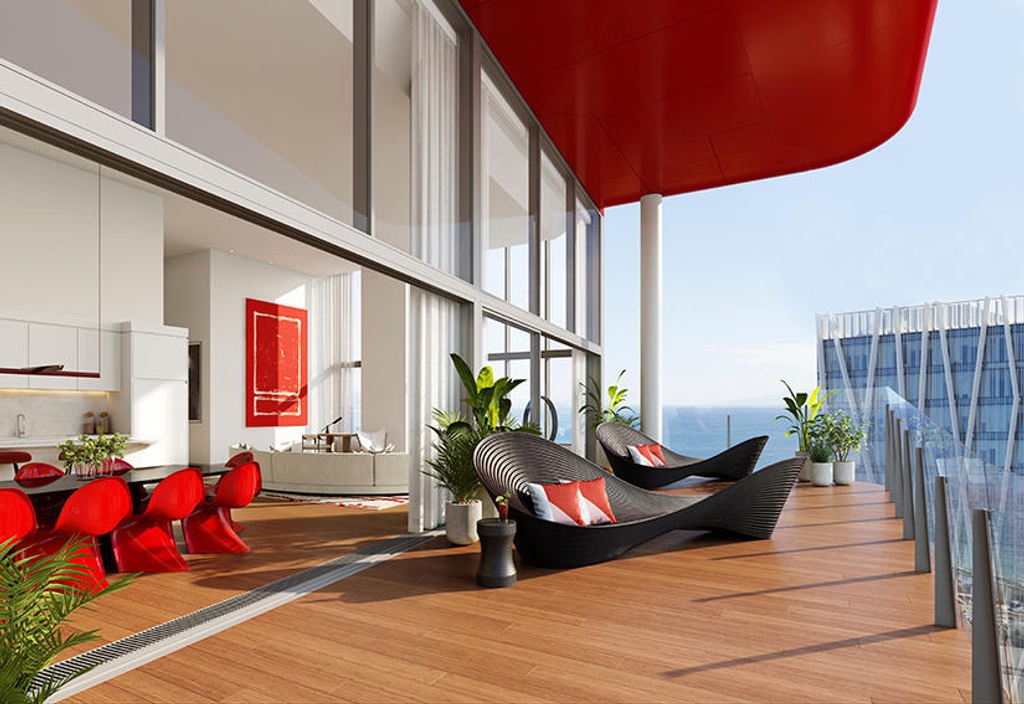

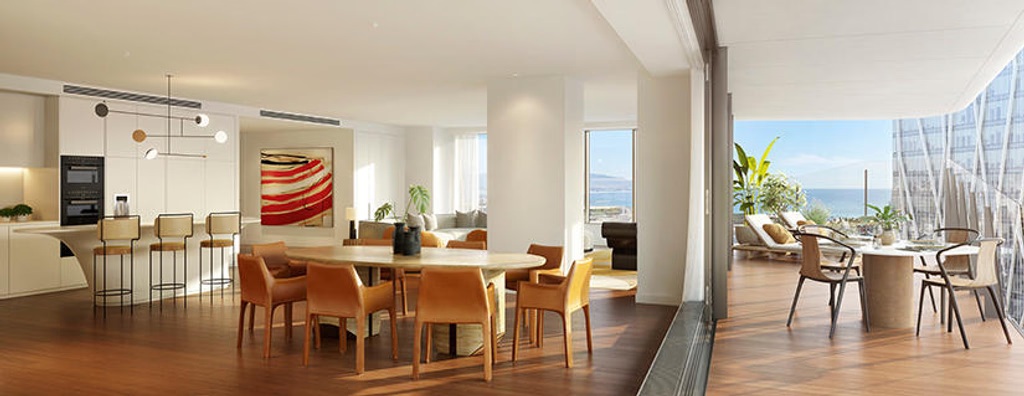

Antares, projekt arhitektice Odile Decq, ima ostakljenje od poda do stropa. Ugrađeno je 540 uređaja Katherm HK. Više od 1.300 metara kanala uključivalo je kutne spojeve i izreze oko stupova, a završnu obradu činile su aluminijske rešetke u brončanoj boji.
Posebnost restorana u istom kompleksu jest približno 40 metara zakrivljene linije kanala uz stakleno pročelje. Primjer pokazuje koliko geometrija uređaja može biti važna za cjelovit izgled interijera.
Jekaterinburg: grijanje i hlađenje kroz izrazita godišnja doba

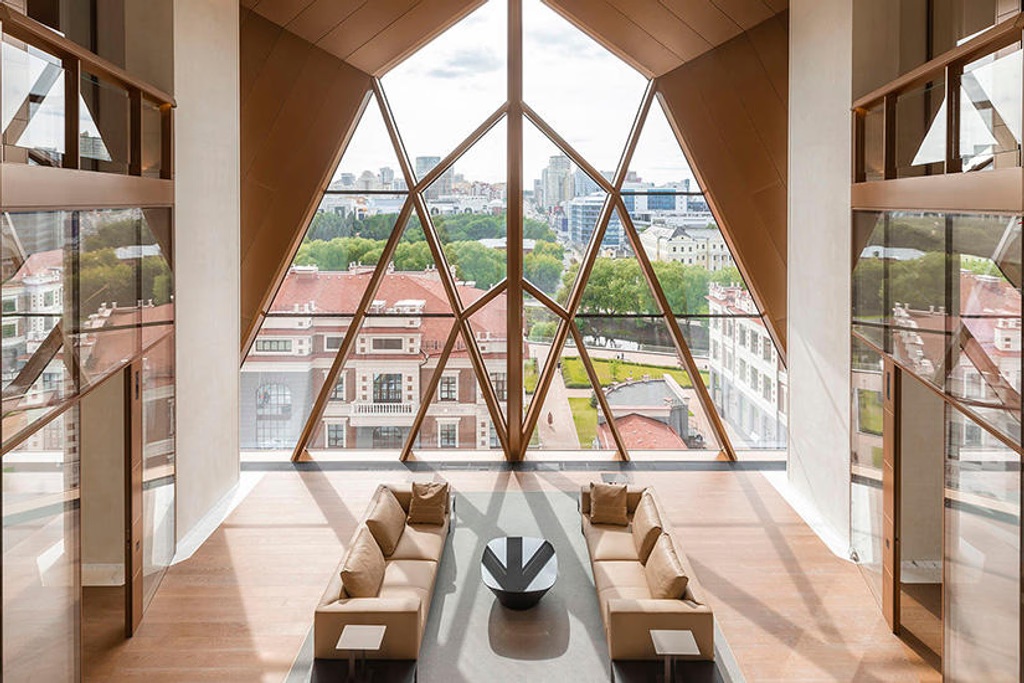

U poslovnoj zgradi Russian Copper Company ugrađeno je 311 uređaja Katherm HK i 56 Katherm NK s prirodnom konvekcijom. Zgrada je projektirana za klimu s vrućim ljetima i vrlo hladnim zimama. Reportaža navodi povezivanje opreme s automatizacijom zgrade putem KNX-a.
Fotografija interijera u Jekaterinburgu: Oleg Kovalyuk / Kampmann Group.
Što Katherm HK radi uz staklenu fasadu?
Prema aktualnoj dokumentaciji, Katherm HK povezuje vodeni izmjenjivač topline i EC tangencijalne ventilatore za grijanje i hlađenje. Namijenjen je i prostorima s povećanim rashladnim opterećenjem zbog sunčeva zračenja i unutarnjih izvora topline. Ugradnja u pod oslobađa prostor uz prozor i omogućuje usklađenje završne rešetke s interijerom.
Odabir nije samo pitanje duljine kanala. Potrebno je povezati potreban učin, temperature vode i zraka, raspoloživu visinu poda, brzinu ventilatora i akustičke zahtjeve. Za hlađenje treba razraditi i odvod kondenzata: Katherm HK ima kondenzatnu posudu, uz odvod prirodnim padom ili odgovarajuću pumpu, ovisno o izvedbi.
Za održavanje je važan pristup uređaju. Aktualni Katherm HK omogućuje vađenje ventilatorskog sklopa bez alata, što olakšava čišćenje. Točan način održavanja provjerava se u uputama odabranog modela.
Posebne dimenzije dogovaraju se prije proizvodnje
Kampmannova projektna podrška obuhvaća savjetovanje, razradu izvedbenih planova, izmjeru te konstrukcijsku provjeru prilagođenih rješenja. Kod posebnih kanala potrebno je precizno uskladiti kutove, izreze, rešetke i spojeve s građevinskim uvjetima.
Za TDC projekt korisno je pripremiti tlocrt ostakljenja, presjek poda, položaj stupova, raspoložive priključke i predviđenu završnu podnu oblogu. Na toj osnovi možemo koordinirati tehničko pitanje s proizvođačem. Mogućnost posebne izvedbe, izmjere i dodatne projektne razrade potvrđuje se zasebno za konkretan projekt.
Što ovaj primjer znači za vaš projekt?
Krenite od prostora i njegovih zahtjeva. Fotografija gotovog interijera pokazuje izgled rješenja, ali konačan odabir treba obuhvatiti i učin, buku, regulaciju, kondenzat i pristup čišćenju. Zato podatke o arhitekturi i strojarskom sustavu treba povezati dovoljno rano, dok još postoji mogućnost usklađenja kanala s podom i pročeljem.
Antares i zgrada u Jekaterinburgu međunarodni su primjeri iz Kampmannove reportaže, a ne TDC referentni objekti. Projektni podaci odnose se na izvornu objavu iz 2021.; odabir nove opreme provjerava se prema aktualnoj dokumentaciji.
